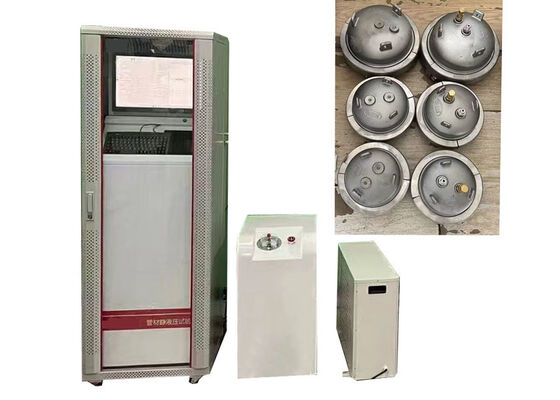

Máquina de Prueba de Presión Hidrostática
Probador de Explosión y Fluencia de Tuberías de Plástico Multiestación para Tuberías de PE, Tuberías de PP-R y Prueba de Resistencia a la Presión de Tuberías Compuestas
Aplicaciones del Producto
Esta Máquina de Prueba de Presión de Explosión Hidrostática para Tuberías de Plástico de PVC cumple con la norma ASTM D1598 para la evaluación de la presión hidrostática de tuberías de plástico. Sirve para medir la duración de la falla bajo presión interna sostenida a temperatura estable, así como la presión pico instantánea de explosión de tuberías termoplásticas y tuberías compuestas.
Los especímenes aplicables cubren tuberías compuestas de PP-R, PP-B, PP-A, PE, PE-X, PVC, PVC-U, PVC-C y aluminio-plástico. Constituye un equipo de prueba esencial para productores de tuberías de plástico y laboratorios de pruebas profesionales.
Características Clave
- Marco mecánico optimizado que impulsa un sistema hidráulico sin aire utilizando agua como medio de prueba para una operación confiable y segura
- Válvulas solenoides importadas con confiabilidad operativa superior
- Conjunto de bomba de alta presión con cabezal de bomba de triple pistón modelo 2525 importado clasificado para una presión de trabajo de 25MPa
- Canales de prueba independientes que permiten la prueba simultánea de tuberías con especificaciones, tipos y materias primas variadas
- Capacidad de protección contra pérdida de energía que preserva los datos de prueba durante interrupciones de energía inesperadas
Normas de Cumplimiento
Este equipo de prueba cumple con los requisitos de las normas internacionales, incluidas ISO1167, ISO9080, EN921, ASTMD1598, ASTMD1599 e ISO13479.
Principio de Operación
Los operadores ingresan los parámetros del núcleo de la tubería, incluido el esfuerzo anular, el espesor de la pared y el diámetro exterior promedio a través de la terminal de PC. El sistema calcula automáticamente la presión de prueba correspondiente y transmite los datos al sistema MCU integrado a través de la interfaz serie RS232 para un control autónomo de presión constante.

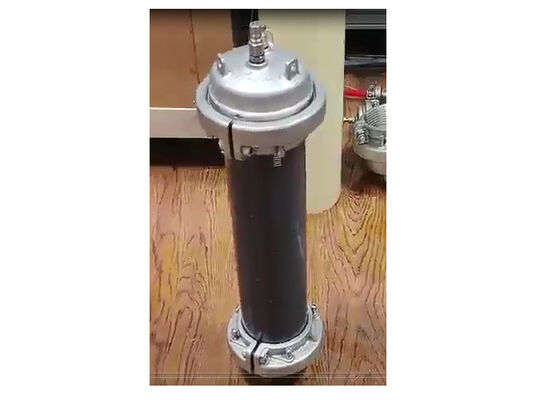

Una fuente de presión de líquido de alta presión es proporcionada por la unidad de bomba de alta presión. Después de una regulación precisa por el sistema profesional de control de presión, el medio de alta presión se entrega a través de mangueras de alta presión a los especímenes de prueba colocados dentro del incubador de medios para completar pruebas de resistencia hidrostática a largo plazo y pruebas de explosión instantánea de tuberías.
Especificaciones Técnicas
| Modelo |
XGY-16C |
| Rango de Diámetro |
Φ10-1600mm |
| Estaciones |
5, 6, 12, 15, 18, 20, 25, 50 (personalizable) |
| Modo de Control |
Microcontrol, control de PC industrial |
| Modo de Pantalla |
Pantalla a color LCD de PC industrial |
| Rango de Presión de Prueba |
0.2-16MPa |
| Precisión de Control |
±1% |
| Resolución de Pantalla |
0.001MPa |
| Rango del Temporizador |
0~10000h |
| Precisión del Temporizador |
±0.1% |
| Potencia |
380V 50Hz trifásico de cuatro hilos 1.1KW |
| Modelos de Tapas Finales |
de Φ8 a 1600mm |
| Rango de Temperatura |
15-95℃ |
| Dimensiones (tres estaciones) |
720×620×1720(mm) o personalizado |
Preguntas Frecuentes
¿Qué marca produce la Máquina de Prueba de Presión Hidrostática para Tuberías de Plástico?
Esta Máquina de Prueba de Presión Hidrostática para Tuberías de Plástico es de la marca JHH, con producción y ensamblaje profesional con sede en Beijing, China.
¿Qué aplicaciones de prueba cubre esta Máquina de Prueba de Presión Hidrostática?
Este equipo de prueba profesional está diseñado para verificar el rendimiento de resistencia hidrostática y el rendimiento de resistencia a la explosión de varios productos de tuberías de plástico.
¿Qué tipos de materiales de tubería son compatibles con esta Máquina de Prueba de Presión Hidrostática?
Este dispositivo de prueba es aplicable para la inspección de tuberías de plástico y tuberías compuestas, cubriendo tipos principales que incluyen PP-R, PP-B, PP-A, PVC, PE y PE-X.
¿Qué nivel de precisión logra esta Máquina de Prueba de Presión Hidrostática en las pruebas?
El equipo ofrece resultados de detección de alta precisión, con su error de medición controlado dentro del 0.1% de escala completa.
¿Cuál es el límite de presión superior de esta Máquina de Prueba de Presión Hidrostática?
La presión máxima medible de la máquina de prueba alcanza los 10 MPa, equivalente a 100 bar (1450 psi).
