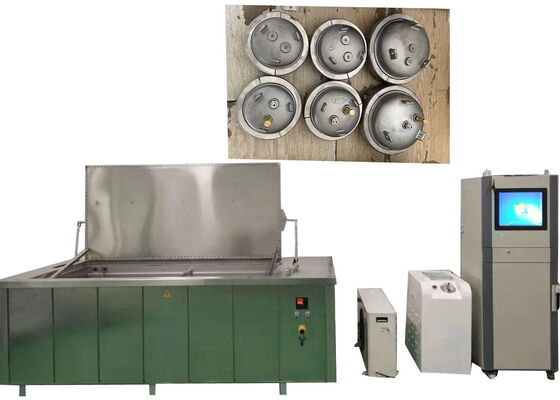

Probador de presión hidrostática para tuberías de plástico ISO 1167

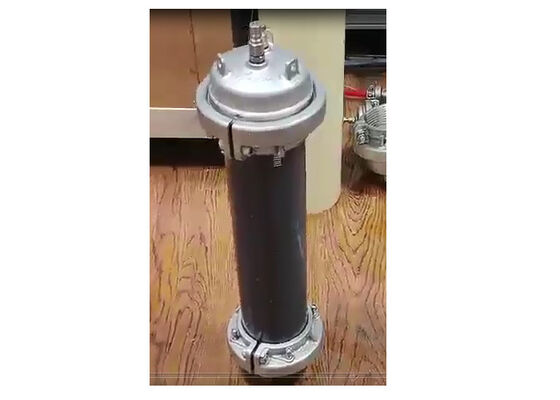

Instrumento de prueba profesional para pruebas de presión constante y rotura de tuberías termoplásticas y compuestas, equipado con tapas de extremo de prueba para una evaluación integral del rendimiento.
Propósito y Aplicaciones
Diseñado específicamente para tuberías termoplásticas y tuberías compuestas, este instrumento de prueba de presión hidrostática evalúa el rendimiento de seguridad a largo plazo y la resistencia a la presión bajo condiciones de presión interna constante y temperatura estable. Mide dos indicadores de rendimiento críticos:
- Tiempo hasta el fallo: Duración que las muestras de tubería soportan presión constante hasta que ocurre el fallo
- Presión máxima instantánea de rotura: Presión máxima registrada inmediatamente antes de la rotura de la tubería
Características clave
- Interfaz de operación intuitiva: Pantalla táctil y terminal de computadora para una configuración conveniente de los parámetros de prueba
- Diseño multicanal que ahorra espacio: Ocupa menos de 1 m² de superficie con hasta 50 grados de presión seleccionables
- Identificación automática de muestras: Reconoce las dimensiones de la tubería y los tipos de material (PP-R, PE) para condiciones de prueba optimizadas
- Regulación avanzada de presión: Algoritmos inteligentes generan curvas de presión personalizadas, incluido el aumento de presión por pasos
- Control independiente de canales: Configuración de presión separada para cada canal de prueba (rango de 0.1-200 bar)
- Ensamblaje de hardware duradero: Abrasión minimizada de la válvula solenoide para un menor mantenimiento y operación 24/7
- Construcción resistente a la corrosión: Todos los componentes húmedos fabricados con acero inoxidable de primera calidad
- Interfaz multilingüe: Soporta inglés y chino para la comodidad del operador global
- Calibración dinámica in situ: Calibración de presión durante las pruebas en curso sin interrupción
- Protección de seguridad integral: Mecanismos de protección eléctricos, mecánicos y basados en programas
- Transmisión de datos conveniente: Transferencia de datos en tiempo real a PC locales o servidores en la nube a través del protocolo TCP/IP
Normas de cumplimiento
Totalmente compatible con especificaciones internacionales e industriales, incluidas las normas ISO1167-2006, ASTMD1598-2004, ASTMD1599, ISO9080, CJ/T108 y ASTMF1335.
Requisitos de longitud libre de especímenes
| Tipo de espécimen |
Requisitos de longitud libre |
| Espécimenes de tubería extruida |
dn < 315 mm: ≥ 3dn y ≥ 250 mm; dn> 315 mm: ≥ 2dn |
| Espécimenes de tubería moldeada por inyección |
dn < 50 mm: 3dn; 50 mm ≤ dn ≤ 110 mm: ≥ 140 mm |
| Espécimenes ensamblados con empuje hidrostático (dos secciones de tubería) |
≥ 3dn y ≥ 250 mm (dn> 315 mm: ≥ 2dn si no se cumple la longitud mínima) |
| Espécimenes ensamblados con empuje hidrostático (con accesorios) |
≥ 2dn y ≥ 150 mm; dn> 250 mm: ≥ 1.5dn |
| Espécimenes ensamblados con empuje hidrostático (derivación de sillín) |
≥ 100 mm |
| Espécimenes ensamblados sin empuje hidrostático |
= dn y ≥ 150 mm |
Especificaciones técnicas
| Parámetro |
Especificación |
| Modelo |
XGY-10C |
| Rango de diámetro |
φ8-1800 mm |
| Estaciones |
3, 5, 6, 12, 15, 18, 20, 25, 50, 100 (personalizable) |
| Modo de control |
Microcontrol, control de PC industrial |
| Modo de visualización |
Pantalla LCD a color de PC industrial |
| Modo de almacenamiento |
Almacenamiento en PC |
| Modo de impresión |
Salida de impresora a color |
| Rango de presión de prueba |
0.1-10 MPa |
| Precisión de control |
±1% |
| Resolución de pantalla |
0.01 MPa |
| Rango de trabajo |
5%~100% FS |
| Error de indicación |
±1% |
| Rango del temporizador |
0~10000 h |
| Precisión del temporizador |
±0.1% |
| Resolución del temporizador |
1 s |
| Fuente de alimentación |
380V 50Hz trifásico de cuatro hilos 1.5KW |
| Modelos de tapas de extremo |
de φ8 a 1800 mm |
| Tamaño del tanque de agua |
Según el tamaño de la tubería |
| Rango de temperatura |
15-95 ℃ |
| Dimensiones (tres estaciones) |
715×625×1700 (mm) u otros |
Soporte y servicios al cliente
Nos adherimos a los principios de servicio orientados al cliente para brindar un soporte postventa eficiente y de alta calidad. Nuestro equipo técnico está disponible para responder a consultas y resolver problemas relacionados con el equipo de manera oportuna.
Preguntas frecuentes
¿Cuál es la marca de esta máquina de prueba de presión hidrostática para tuberías de plástico?
Esta serie de máquinas de prueba de presión hidrostática adopta la marca JHH y se produce profesionalmente en Beijing, China.
¿Qué funciones de prueba logra este equipo?
El equipo evalúa el rendimiento de resistencia hidrostática y la resistencia a la rotura de varias tuberías de plástico bajo condiciones de presión preestablecidas.
¿Qué materiales de tubería son aplicables para este equipo de prueba?
Aplicable para tuberías de plástico y tuberías compuestas, incluidos PP-R, PP-B, PP-A, PVC, PE, PE-X y otros materiales de tubería comunes.
¿Cuál es la precisión de medición del equipo?
El instrumento presenta alta precisión de detección con un error de medición a escala completa controlado dentro del 0.1%.
¿Cuál es el rango máximo de presión de prueba admitido?
Soporta una presión de prueba máxima de 10 MPa, equivalente a 100 bar (1450 psi).
