Equipo de prueba de martillo para simulación de impacto en el mundo real
Equipo de ensayo profesional diseñado para simular condiciones de impacto del mundo real para el desarrollo de productos y aplicaciones de ensayo de seguridad.
Resumen del producto
Conforme a los métodos de ensayo las 24 horas del día para la resistencia al golpe externo de las tuberías de termoplásticos,este probador profesional es ampliamente adoptado para evaluar la resistencia al impacto externo de las tuberías de plástico, placas de plástico y diversos materiales no metálicos.
Para los escenarios de ensayo de tuberías de plástico, el equipo admite una gama completa de tipos de tuberías, incluidas las tuberías de suministro de agua de PVC-U, las tuberías de suministro de agua de baja presión, las tuberías espumadas de capa central,Tubos ondulados de doble pared, tuberías de quilate, tuberías reforzadas con cinturón de acero, tuberías de suministro de agua en PE, tuberías de energía MPP, tuberías de enrollamiento en pared huecas y tuberías de energía CPVC,por la que se establecen las especificaciones de tuberías de plástico convencionales para aplicaciones industriales y de construcción.
Características del instrumento
- Diseño de protección de seguridad de tres niveles:Sistema jerárquico de protección de la seguridad con puerta de acceso primaria a la muestra, puerta de ventana de observación secundaria y estructuras de protección de límite superior/inferior de carrera terciaria
- Performance de elevación a alta velocidad:El motor paso a paso de alto par proporciona una velocidad de elevación rápida de 250 mm por segundo, completando el movimiento completo de 2 metros en solo 8 segundos
- Función de colocación inteligente:La programación de regulación de velocidad en varias etapas permite un vuelo estable y un posicionamiento preciso del martillo de caída
- Estructura optimizada del tubo de escape:Tubo de guía de martillo de caída modelado en 3D con aberturas de escape optimizadas minimiza la resistencia del aire, las estructuras de aros circunferenciales reforzadas evitan la deformación
- Bloqueo y liberación del martillo neumático:Componentes de accionamiento neumático de alto empuje con configuración de doble cilindro de 300N de carrera larga y caras de martillo de placas de tendón endurecidas aseguran un funcionamiento estable
- Conjunto modular integrado:Perfiles de aleación de aluminio estandarizados con pantalla táctil de 7 pulgadas y controlador Delta PLC para procedimientos estandarizados y resistencia estructural ligera
Especificaciones técnicas
| Parámetro |
Especificación |
| Modelo |
El XJL-300D |
| Temperatura ambiente |
10°C a 35°C |
| Deja caer la masa del martillo |
0.5kg-5kg, incrementos de 0,125kg |
| Diámetro del martillo |
D25mm, D50mm, D90mm, el tamaño de las piezas |
| Altura de la caída |
30 mm-2000 mm, error ≤ ±2 mm |
| Diámetro de la muestra |
Se aplicarán las siguientes medidas: |
| Desviación del centro de impacto |
≤ 2 mm del centro del accesorio |
| Apoyo de tipo V |
120° |
| Fuente de energía |
El valor de las emisiones de CO2 será el siguiente: |
| Las dimensiones |
720 mm * 690 mm * 3650 mm |
| Peso neto |
300 kg de peso |
Funciones primarias
- Aparatos de ensayo profesionales para evaluar las propiedades de resistencia al impacto externo de tuberías, placas y materiales de ingeniería no metálicos de plástico
- Compatible con una amplia gama de productos para tuberías, incluidos PVC-U, PE, MPP, CPVC y varios tipos de tuberías especializadas
Definiciones de las pruebas
Tasa de impacto real (TIR):
Cuando se pruebe un lote completo de producto, la tasa de impacto real se refiere al cociente obtenido dividiendo la cantidad de muestras dañadas por el impacto por el número total de ensayos de impacto,Se presenta en porcentaje.
El fallo:
Una muestra se define como fallida cuando se pueden identificar grietas visibles, fisuras o fracturas completas mediante inspección visual después de la carga de impacto.No se consideran fallas de la muestra las simple hendiduras o decoloración de la superficie..
Principio de ensayo
Montar la muestra de tubo o de perfil en el banco de trabajo y calibrar la elevación de la muestra hasta que su superficie superior se alinee con precisión con el límite inferior del sistema de detección fotoeléctrica.Seleccionar la punta del martillo adecuada y la carga muerta de acuerdo con las normas de ensayo, luego ensambla el conjunto del martillo de impacto, ajusta la posición del sistema de amortiguación de vibraciones electromagnéticas y suspende el martillo en posición.el martillo sufre una caída libre desde la altura preconfigurada y golpea la muestraEl operador examinará entonces si aparecen grietas o fracturas en el tubo o perfil de ensayo tras el impacto.
Preguntas frecuentes
¿Qué es el equipo de prueba de martillo de caída?
El equipo de prueba Drop Hammer es un aparato de inspección fabricado por JHH en Beijing, China, dedicado a evaluar el rendimiento de resistencia al impacto de varias muestras de prueba.
¿Cuál es la función principal de los equipos de ensayo de martillo de caída?
El equipo de prueba de martillo de caída sirve para caracterizar la capacidad anti-impacto de las muestras, apoyando a los fabricantes en la implementación de un control de calidad eficaz para los productos terminados.
¿Qué muestras de ensayo son compatibles con el equipo de ensayo de martillo de caída?
Este dispositivo se adapta a múltiples categorías de productos tubulares, incluidas las tuberías de suministro de agua de PVC-U, las tuberías de aguas residuales, las tuberías de suministro de agua de baja presión, las tuberías de transporte de baja presión, las tuberías espumadas de capa central,Tubos ondulados de doble paredTambién es aplicable a las láminas de plástico rígido.
¿Cuál es la precisión de medición del equipo de ensayo de martillo de caída?
El equipo de prueba de martillo de caída alcanza una precisión de medición del 0,5%.
¿Cuál es la capacidad máxima de ensayo?
El equipo de ensayo de martillo de caída tiene una energía de ensayo máxima de 300 J.

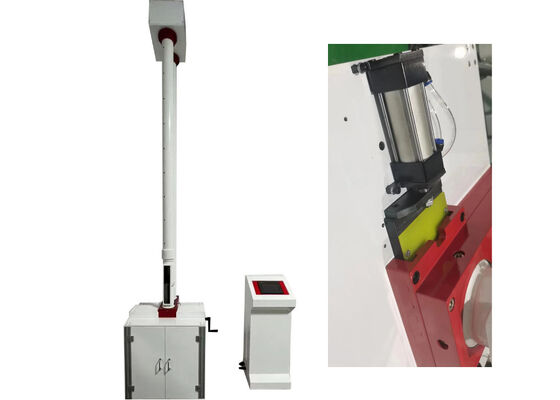

Imágenes del producto
