Equipos de prueba de tuberías para facilitar las pruebas de ciclos de presión y temperatura a largo plazo en sistemas y accesorios de tuberías de plástico

Ampliación de imagen : Equipos de prueba de tuberías para facilitar las pruebas de ciclos de presión y temperatura a largo plazo en sistemas y accesorios de tuberías de plástico

Datos del producto:

Lugar de origen:	Pekín, China
Nombre de la marca:	JINHAIHU
Certificación:	ISO9001, CE
Número de modelo:	CHW-63M

Pago y Envío Términos:

Cantidad de orden mínima:	1 juego
Detalles de empaquetado:	Cajas de madera estándar de exportación.
Tiempo de entrega:	10 a 15 días laborables
Condiciones de pago:	LC, D/A, D/P, T/T, Unión Occidental
Capacidad de la fuente:	20 juegos por mes

Contacto

Descripción detallada del producto

Nombre del producto:	Equipos de prueba de tuberías para facilitar las pruebas de ciclos de presión y temperatura a largo	Número de ciclos:	Cualquier número de veces de 0 a 100.000
Homogeneidad de temperatura:	±0,5 ℃	Velocidad del flujo:	>0,9 m/s
Método de control:	control PLC	Precisión del control de temperatura:	Valor establecido ±0,5°c
Rango de control de temperatura:	20°c a temperatura ambiente (temperatura ambiente> 20°c)	Modo de visualización:	Pantalla táctil
Resaltar:	Equipo de ensayo de tuberías para sistemas de plástico , Equipo de ensayo del ciclo de presión para tuberías , Equipo de ensayo de temperatura para accesorios de tuberías

Equipo de ensayo de tuberías para ensayos de ciclos de presión y temperatura a largo plazo

Este sistema de ensayo especializado está diseñado para la evaluación de la durabilidad de los sistemas y accesorios de tuberías de plástico, ensamblados de acuerdo con las especificaciones estándar.El sistema aplica una presión interna preestablecida mientras expone las muestras a condiciones cíclicas de frío y calor durante períodos de ensayo programados.Al finalizar los ciclos de ensayo, el sistema inspecciona automáticamente las tuberías y los accesorios para detectar fugas o defectos de ruptura.

Resumen del protocolo de prueba

Esta verificación de la durabilidad a largo plazo requiere 5.000 ciclos de circulación de agua caliente y fría por conjunto de muestras,con cada ciclo de 30 minutos (15 minutos de agua fría seguidos de 15 minutos de agua caliente)El equipo garantiza un funcionamiento ininterrumpido fiable a largo plazo y una estabilidad de rendimiento constante.esta máquina ha demostrado cero defectos técnicos o de calidad durante años de funcionamiento.

Configuración del sistema

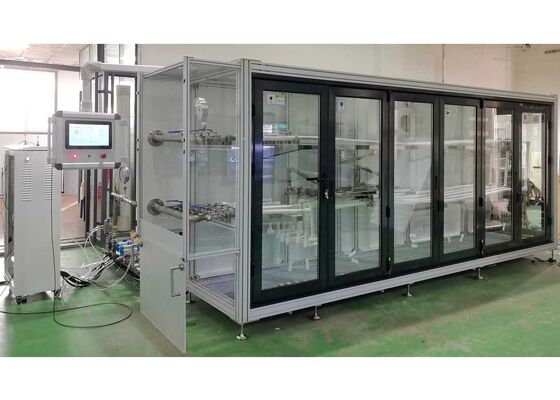

El aparato consta de cuatro módulos funcionales principales: módulo de ejecución de intercambio de agua fría, módulo de ejecución de intercambio de agua caliente, cámara de ensayo de muestras y enfriador de agua industrial.Las características incluyen un diseño exterior elegante, marco estructural modular, tecnología de control avanzada, rendimiento de operación estable, calidad confiable y operación sencilla y fácil de usar.

Características del instrumento

Diseño de estructura abierta protegido por patente:El agua de alta temperatura y alta presión circula exclusivamente dentro de las muestras de ensayo y de las tuberías de conexión especiales.El equipo utiliza el diseño de recipientes de presión atmosférica con otras tuberías de circulación que funcionan bajo presión atmosférica estándar, garantizando un funcionamiento fiable a largo plazo.
Sistema de control de circuito cerrado completo:Utiliza un sistema de control totalmente digital importado que proporciona un ajuste preciso de la presión interna en circuito cerrado.Regula automáticamente la bomba de circulación principal y las válvulas de control en función de indicadores en tiempo real, incluida la temperatura del fluido, duración de funcionamiento y velocidad de flujo de la tubería.
Sistema de cambio de ciclo inteligente:El sistema de control sintoniza automáticamente el estado de funcionamiento basado en el monitoreo en tiempo real de las temperaturas del agua de entrada/salida, los niveles de líquido del tanque y los intervalos de conmutación.Asegura que la variación de temperatura entre los depósitos se mantiene por debajo de 3°C para un consumo de energía muy bajo.
Diseño de funcionamiento con bajo ruido:Equipado con un controlador exclusivo de flujo de agua que reduce significativamente el ruido de operación del flujo de agua de alta velocidad.
Sistema de refrigeración de alto rendimiento:Utiliza enfriadores industriales importados con tecnología de refrigeración agua-agua para mejorar la eficiencia de la refrigeración y prolongar la vida útil.

Normas de conformidad

GB/T 18742.2-2017 Sistemas de tuberías de polipropileno para instalaciones de agua caliente y fría
GB/T 13663.2-2018 Sistemas de tuberías de polietileno (PE) para el suministro de agua
GB/T 15560-1995 Método de ensayo para la resistencia a la explosión instantánea y a la presión hidráulica
GB/T 6111-2018 Tubos de termoplásticos para el transporte de fluidos
ISO 1167-1:2006 Resistencia a la presión interna de las tuberías de termoplásticos
ISO 1167-2:2006 Preparación de las piezas de ensayo de tubería
ASTM D1598 Tiempo de fallo de las tuberías de plástico bajo presión interna constante
Resistencia a la presión hidráulica de corta duración ASTM D1599

Parámetros técnicos

Parámetro	Especificación
Rango de control de la presión	0Se trata de un sistema de transmisión de luz.
Precisión de control	Valor establecido ±0,02 MPa
Estaciones de ensayo	1 a 6
Área máxima total de la sección transversal medida	6200 mm2 (2 × φ63); personalizable
Tiempo de circulación (agua caliente/agua fría)	Siglo VI al siglo XIX
Tiempo alternado de agua caliente y agua fría	≤ 60 años
Número de ciclos	de 0 a 100,000
Duración máxima de la sección recta del tubo	3700 mm

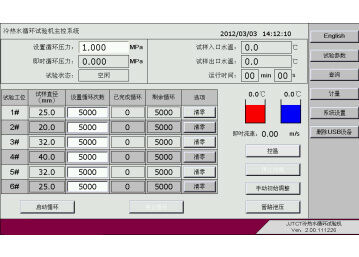

Modo de muestra	Display de pantalla táctil
Método de control	Control por PLC
Velocidad del flujo	> 0,9 m/s
Calidad del agua	Agua pura, agua desionizada o agua ablandada
Presión automática de suministro de agua	> 0,05 MPa
Error de lectura de la pantalla de temperatura	± 0,2°C
Diferencia de temperatura (entrada/salida)	Cambio de temperatura
Rango de temperatura del depósito de agua fría	20°C a temperatura ambiente
Rango de temperatura del depósito de agua caliente	Temperatura de la habitación a 95°C
Fuente de energía	380 V CA, 50 Hz, 25 kW
Las dimensiones del esquema	Las medidas de ensayo se aplicarán en el caso de los vehículos de las categorías M1 y M2.
Dimensiones de la instalación	Se aplicarán las siguientes medidas:
Peso total	3210 kg

Configuración de los componentes principales

Componente	Cantidad
Computadoras industriales con pantalla táctil	1 unidad
Cisterna de almacenamiento de agua fría	1 unidad
Tanque de agua caliente	1 unidad
Cámara de ensayo	1 juego
Dispositivo de precarga	6 juegos
Bombas centrífugas de tipo multistadio	1 juego
Valvulas de solenoide neumáticas	4
Bomba en línea	1 juego
Instalaciones (varios tamaños)	Conjunto múltiple
