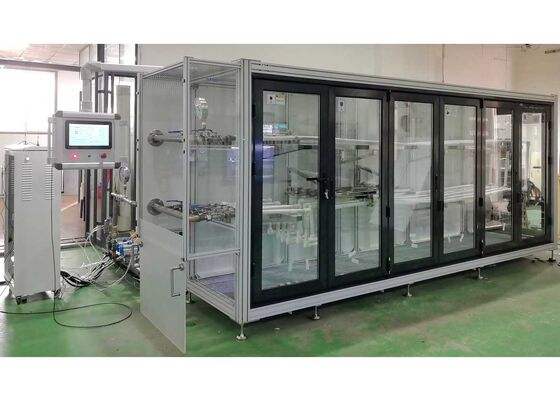

Equipos de prueba de tuberías para facilitar las pruebas de ciclos de presión y temperatura a largo plazo en sistemas y accesorios de tuberías de plástico

Ampliación de imagen : Equipos de prueba de tuberías para facilitar las pruebas de ciclos de presión y temperatura a largo plazo en sistemas y accesorios de tuberías de plástico

Datos del producto:

Lugar de origen:	Pekín, China
Nombre de la marca:	JINHAIHU
Certificación:	ISO9001, CE
Número de modelo:	CHW-63M

Pago y Envío Términos:

Cantidad de orden mínima:	1 juego
Detalles de empaquetado:	Cajas de madera estándar de exportación.
Tiempo de entrega:	10 a 15 días laborables
Condiciones de pago:	LC, D/A, D/P, T/T, Unión Occidental
Capacidad de la fuente:	20 juegos por mes

Contacto

Descripción detallada del producto

Nombre del producto:	Equipos de prueba de tuberías para facilitar las pruebas de ciclos de presión y temperatura a largo	Número de ciclos:	Cualquier número de veces de 0 a 100.000
Homogeneidad de temperatura:	±0,5 ℃	Velocidad del flujo:	>0,9 m/s
Método de control:	control PLC	Precisión del control de temperatura:	Valor establecido ±0,5°c
Rango de control de temperatura:	20°c a temperatura ambiente (temperatura ambiente> 20°c)	Modo de visualización:	Pantalla táctil
Resaltar:	Equipo de prueba de tuberías para sistemas de plástico , Equipo de prueba de ciclos de presión para tuberías , Equipo de ensayo de temperatura para accesorios de tuberías

Equipo de prueba de tuberías para pruebas cíclicas de presión y temperatura a largo plazo

Este sistema de prueba especializado está diseñado para la evaluación de durabilidad de sistemas y accesorios de tuberías de plástico, ensamblados según especificaciones estándar. El sistema aplica una presión interna preestablecida mientras expone las muestras a condiciones cíclicas de temperatura fría y caliente durante períodos de prueba programados. Al completar los ciclos de prueba, el sistema inspecciona automáticamente las tuberías y accesorios en busca de defectos de fuga o ruptura.

Resumen del protocolo de prueba

Esta verificación de durabilidad a largo plazo requiere 5.000 ciclos de circulación de agua caliente y fría por juego de muestras, y cada ciclo dura 30 minutos (15 minutos de agua fría seguidos de 15 minutos de agua caliente). El equipo garantiza una operación ininterrumpida confiable a largo plazo y una estabilidad de rendimiento constante. Fabricada a medida para los mercados europeos según estándares técnicos, esta máquina ha demostrado cero defectos técnicos o de calidad durante años de operación.

Configuración del sistema

El aparato comprende cuatro módulos funcionales principales: módulo de ejecución de intercambio de agua fría, módulo de ejecución de intercambio de agua caliente, cámara de prueba de muestras y enfriador de agua industrial. Las características incluyen un diseño exterior elegante, un marco estructural modular, tecnología de control avanzada, rendimiento operativo estable, calidad confiable y operación sencilla y fácil de usar.

Características del instrumento

Diseño de estructura abierta patentado: El agua a alta temperatura y alta presión circula exclusivamente dentro de las muestras de prueba y las tuberías de conexión especiales. El equipo utiliza un diseño de recipiente a presión atmosférica con otras tuberías de circulación que funcionan a presión atmosférica estándar, lo que garantiza una operación confiable a largo plazo.
Sistema de control de circuito cerrado completo: Emplea un sistema de control totalmente digital importado que proporciona un ajuste preciso en circuito cerrado de la presión interna. Regula automáticamente la bomba de circulación principal y las válvulas de control en función de indicadores en tiempo real, incluida la temperatura del fluido, la duración de la operación y la velocidad de flujo de la tubería.
Sistema inteligente de conmutación de ciclos: El sistema de control ajusta automáticamente el estado de operación en función del monitoreo en tiempo real de las temperaturas del agua de entrada/salida, los niveles de líquido del tanque y los intervalos de conmutación. Asegura que la variación de temperatura entre los tanques se mantenga por debajo de 3 °C para un consumo de energía ultrabajo.
Diseño de operación de bajo ruido: Equipado con un controlador de flujo de agua exclusivo que reduce significativamente el ruido de operación del flujo de agua a alta velocidad.
Sistema de refrigeración de alto rendimiento: Utiliza enfriadores industriales importados con tecnología de enfriamiento de agua a agua para mejorar la eficiencia de refrigeración y extender la vida útil.

Normas de cumplimiento

GB/T 18742.2-2017 Sistemas de tuberías de polipropileno para instalaciones de agua caliente y fría
GB/T 13663.2-2018 Sistemas de tuberías de polietileno (PE) para suministro de agua
GB/T 15560-1995 Método de prueba de resistencia a la presión instantánea hidráulica y resistencia a la presión
GB/T 6111-2018 Tuberías termoplásticas para el transporte de fluidos
ISO 1167-1:2006 Tuberías termoplásticas resistencia a la presión interna
ISO 1167-2:2006 Preparación de probetas de tubería
ASTM D1598 Tiempo hasta la falla de tuberías de plástico bajo presión interna constante
ASTM D1599 Resistencia a la presión hidráulica a corto plazo

Parámetros técnicos

Parámetro	Especificación
Rango de control de presión	0.40 MPa ~ 1.20 MPa
Precisión de control	Valor establecido ±0.02 MPa
Estaciones de prueba	1-6
Área transversal medida total máxima	6200 mm² (2 × φ63); personalizable
Tiempo de circulación (agua caliente/fría)	600s a 1800s
Tiempo de agua caliente/fría alternada	≤60s
Número de ciclos	0 a 100.000
Longitud máxima de sección de tubería recta	3700 mm

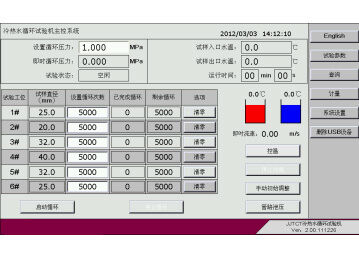

Modo de visualización	Pantalla táctil
Método de control	Control PLC
Velocidad de flujo	>0.9 m/s
Calidad del agua	Agua pura, agua desionizada o agua ablandada
Presión automática de suministro de agua	>0.05 MPa
Error de lectura de visualización de temperatura	±0.2 °C
Diferencia de temperatura (entrada/salida)	<2 °C
Rango de temperatura del tanque de agua fría	20 °C a temperatura ambiente
Rango de temperatura del tanque de agua caliente	Temperatura ambiente a 95 °C
Fuente de alimentación	380V CA, 50Hz, 25kW
Dimensiones exteriores	5200 mm × 3200 mm × 2100 mm
Dimensiones de instalación	6000 mm × 4000 mm × 3000 mm
Peso total	3210 kg

Configuraciones de componentes principales

Componente	Cantidad
Computadora industrial con pantalla táctil	1 unidad
Tanque de almacenamiento de agua fría	1 unidad
Tanque de agua caliente	1 unidad
Cámara de prueba	1 juego
Dispositivo de pre-carga	6 juegos
Bomba centrífuga de tipo multietapa	1 juego
Válvula solenoide neumática	4
Bomba en línea	1 juego
Accesorios (varios tamaños)	Múltiples juegos
