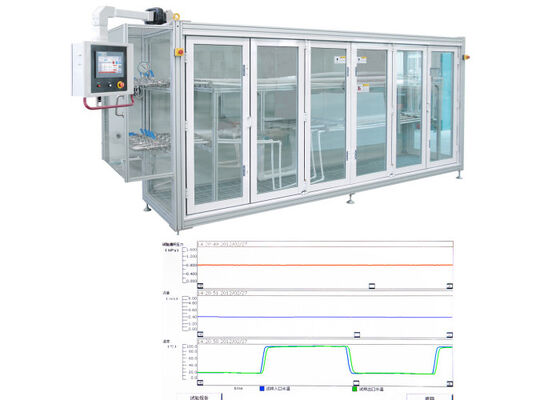

Equipo de prueba de tuberías para pruebas de ciclo de presión y temperatura a largo plazo en sistemas de tuberías de plástico con control PLC

Máquina de Prueba de Circulación de Agua Caliente y Fría Serie CHW

Este sistema de prueba especializado evalúa el rendimiento de los sistemas y accesorios de tuberías de plástico según estrictas especificaciones estándar. El equipo aplica una presión interna predefinida a las muestras de tubería mientras las somete a ciclos alternos de temperatura fría y caliente durante una duración de prueba predeterminada. Después de completar los ciclos de prueba requeridos, el sistema verifica si las tuberías y accesorios probados presentan defectos de fuga o rotura.

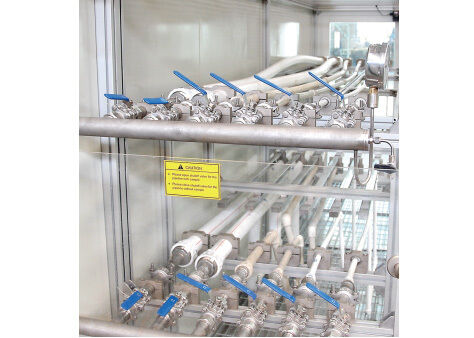

Componentes del Sistema: El aparato consta de cuatro componentes funcionales principales: módulo de ejecución de intercambio de agua fría, módulo de ejecución de intercambio de agua caliente, cámara de prueba de muestras y enfriador industrial. Presenta un diseño de apariencia elegante, arquitectura estructural modular, tecnología de control de vanguardia, rendimiento operativo estable, calidad fiable y operación intuitiva y fácil de usar.

• Diseño Estructural Abierto Patentado: El agua a alta temperatura y alta presión circula solo dentro de las muestras de prueba y las tuberías de conexión dedicadas. El equipo utiliza un diseño de recipiente a presión atmosférica con todas las demás tuberías de circulación operando a presión atmosférica normal. Los componentes principales, incluidos los cuerpos de las válvulas y los sensores, funcionan en condiciones de presión normales, lo que garantiza una operación fiable a largo plazo. Este diseño innovador ha sido objeto de una patente técnica oficial.
• Arquitectura de Control de Bucle Cerrado Completo: El aparato utiliza un sistema de control totalmente digital importado que ofrece una regulación precisa en bucle cerrado de la presión interna para todo el sistema de tuberías de prueba. El sistema de control ajusta automáticamente la bomba de circulación principal y las válvulas de control en función de parámetros en tiempo real, incluida la temperatura del líquido, la duración de la operación y el caudal de la tubería, para mantener una presión interna constante. Este diseño elimina por completo el riesgo de golpe de ariete durante el cambio rápido y alterno entre flujos de agua caliente y fría, con un rendimiento general que supera los requisitos de las normas nacionales.
• Mecanismo Inteligente de Conmutación de Ciclos: El sistema de control ajusta automáticamente el estado de operación en función de los datos de monitoreo en tiempo real, incluidas las temperaturas del agua de entrada y salida, los niveles de líquido de los tanques de agua fría y caliente, y la duración de la conmutación de modo frío-caliente. Opera de manera inteligente las válvulas de retorno para garantizar una gestión adecuada del flujo de agua, con una fluctuación de temperatura entre los tanques estrictamente controlada por debajo de 3 °C, logrando un consumo de energía extremadamente bajo durante la operación a largo plazo.
• Optimización de Operación de Bajo Ruido: La tubería de prueba está equipada con un controlador de flujo de agua patentado que reduce significativamente el ruido de operación causado por la erosión del flujo de agua a alta velocidad.
• Sistema de Refrigeración de Alta Eficiencia: El sistema utiliza enfriadores industriales importados como fuente de frío a baja temperatura, aplicando tecnología de enfriamiento agua-agua para aumentar la eficiencia de refrigeración y garantizar una operación óptima del compresor. Este diseño mejora la eficiencia general de enfriamiento y extiende significativamente la vida útil del enfriador industrial.
