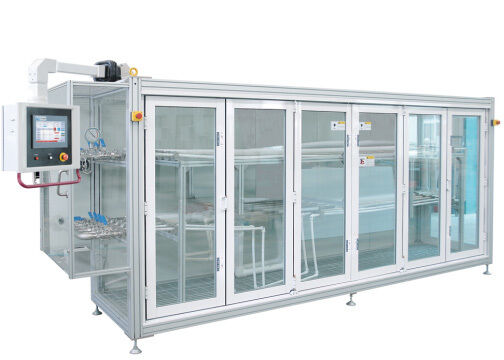

Máquina de ensayo de sistemas de tuberías de plástico CHW-63M con control PLC con pantalla táctil y precisión de temperatura ± 0,5 °C

Máquina de Prueba de Circulación de Agua Fría y Caliente para Sistemas de Tuberías de Plástico CHW-63M

Resumen:

1. La máquina de prueba de circulación de agua fría y caliente de la serie CHW está diseñada para evaluar sistemas de tuberías compuestos por diversas tuberías y accesorios de plástico ensamblados según especificaciones estándar. El sistema somete la tubería a una presión interna especificada mientras la somete a ciclos de temperatura alternos entre condiciones frías y calientes durante una duración predeterminada. Una vez completados los ciclos de prueba requeridos, el dispositivo examina las tuberías y accesorios en busca de defectos de fuga o ruptura.

2. Esta prueba es una prueba de estabilidad a largo plazo; un conjunto de especímenes de sistemas de tuberías de plástico requiere 5.000 ciclos de agua fría y caliente, con cada ciclo de 30 minutos (15 minutos de agua fría seguidos de 15 minutos de agua caliente). Por lo tanto, la prueba debe garantizar una operación confiable a largo plazo y un rendimiento estable. Esta máquina de prueba fue fabricada a medida por nuestra empresa para una reconocida marca europea en cumplimiento de las normas técnicas europeas, y no ha presentado ningún problema técnico o de calidad durante años de uso en toda Europa.

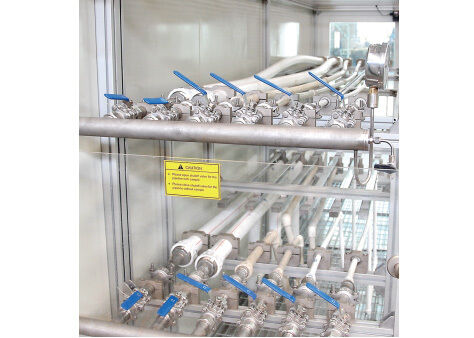

3. Este instrumento consta principalmente de varios componentes principales: un módulo de ejecución de intercambio de agua fría, un módulo de ejecución de intercambio de agua caliente, una cámara de muestra y un enfriador industrial. Presenta un diseño estéticamente agradable, arquitectura modular, tecnología avanzada, rendimiento estable, calidad confiable y operación fácil de usar.

Características del Instrumento:

1. Estructura abierta: El agua a alta temperatura y alta presión existe únicamente dentro de la muestra y su tubería conectada; el equipo presenta un diseño de contenedor a presión atmosférica, con todas las demás tuberías de circulación operando a presión atmosférica. Componentes como cuerpos de válvulas y sensores funcionan en condiciones de presión normales, asegurando la operación confiable a largo plazo del instrumento. Este diseño ha sido patentado técnicamente.

2.  Control de bucle cerrado completo: El instrumento emplea un sistema de control totalmente digital importado que proporciona regulación de bucle cerrado de la presión interna en el sistema de tuberías de prueba. Durante la operación, el sistema de control ajusta automáticamente la bomba de circulación principal y las válvulas de control en función de parámetros como la temperatura del líquido, el tiempo de operación y el caudal de la tubería para mantener una presión interna constante en todo el sistema, asegurando que no ocurran golpes de ariete incluso durante flujos alternos de agua caliente y fría, superando los requisitos de las normas nacionales.

3.  Conmutación inteligente: El sistema de control se ajusta automáticamente en función de las temperaturas del agua de entrada y salida de la tubería de la muestra, los niveles de líquido en los tanques de agua fría y caliente, y la duración de la conmutación entre los modos frío y caliente. Opera inteligentemente las válvulas de retorno de ambos tanques para asegurar que la mayor parte del agua fría regrese al tanque frío durante el cambio de ciclo, con fluctuaciones de temperatura entre los tanques que permanecen por debajo de 3°C, lo que resulta en un bajo consumo de energía durante la operación del sistema.

4. Operación de bajo ruido: La tubería de prueba está equipada con un controlador de flujo de agua diseñado independientemente por nuestra empresa, lo que reduce significativamente el ruido generado por la erosión del flujo de agua a alta velocidad.

5.  Sistema de refrigeración: Utiliza enfriadores industriales importados como fuente de frío a baja temperatura, empleando enfriamiento agua-agua para mejorar la eficiencia de refrigeración y asegurar que el compresor opere con un rendimiento óptimo, mejorando así tanto la eficiencia de enfriamiento como extendiendo significativamente la vida útil de los enfriadores industriales.

Cumple con las normas:
