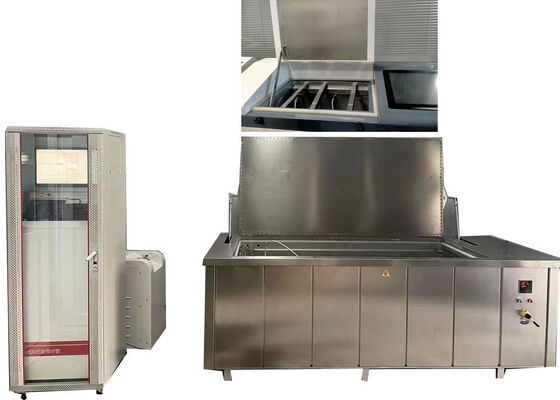

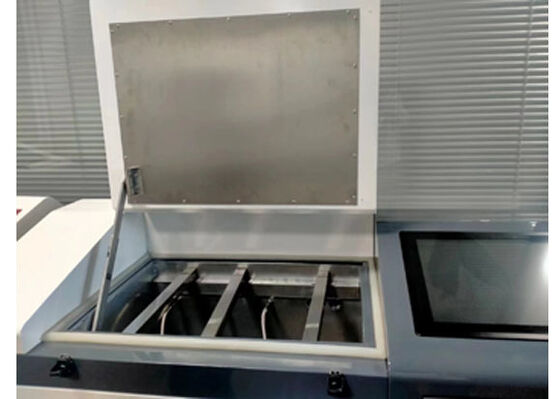

Máquina de ensayo de presión hidrostática
Diseño y funcionamiento compactos optimizados para entornos industriales de espacio limitado, diseñados para evaluar los indicadores de rendimiento de tuberías termoplásticas y compuestas.
Aplicaciones
Este aparato de ensayo hidrostático de tuberías evalúa dos indicadores de rendimiento básicos de tuberías termoplásticas y compuestas, incluidos PP-R, PP-B, PPA, PE, PE-X, PVC (UPVC, CPVC),Tubos compuestos de polietileno y de aluminio y plástico reforzados con acero.
Determina la duración del fallo de las muestras de tubería bajo condiciones de presión interna y temperatura constantes y constantes, al tiempo que registra la presión máxima instantánea de rotura en caso de ruptura abrupta.
Equipo de ensayo de laboratorio esencial para los fabricantes de tubos de plástico y organismos profesionales de inspección de terceros.dedicado a verificar el rendimiento de resistencia a la presión y la solidez estructural de varios productos de tuberías.
Descripción del producto
Este sistema de ensayo hidrostático y de explosión verifica el rendimiento de diversas tuberías y accesorios, que cubren productos de las series PP, PE, PVC, PPR, PB y PERT, diseñados para dos escenarios de trabajo básicos:
- Capacidad de resistencia a altas presiones y altas temperaturas:El diseño estructural robusto prueba los componentes de la tubería en entornos de servicio exigentes que requieren soporte de presión a largo plazo y adaptación a altas temperaturas.
- Experiencia operativa optimizada:Streamlined control layout for quick parameter configuration and simple daily operation with basic routine upkeep and integrated protective mechanisms including automatic pressure cut-off and emergency stop functions.
- Capacidad de recopilación de datos avanzada:Los módulos de detección y adquisición de alta precisión generan datos completos de las curvas de presión-tiempo y presión-temperatura con resultados de ensayo precisos y una reproducibilidad de resultados excepcional.
Completamente conforme con las normas internacionales, incluidas las normas ISO1167, ISO9080, EN921, ASTMD1598/1599 e ISO13479,proporcionar soluciones integrales para el control de calidad de las fábricas y la validación del cumplimiento de las normas de la industria.
Características del producto
- Terminal de control operativo basado en pantalla táctil o PC para una configuración conveniente y precisa de los parámetros de ensayo
- Empleo compacto de menos de 1 metro cuadrado con capacidad para hasta 50 niveles de presión distintos y funcionalidad integrada de suministro de agua a presión
- Reconocimiento inteligente del tamaño de la muestra y del material con soluciones y algoritmos automatizados y optimizados para aumentar la presión
- Control de presión de alta precisión con presión de entrada ajustable por módulo independiente para reducir el desgaste de la válvula de solenoide y prolongar la vida útil del equipo
- Todos los componentes metálicos de contacto medio fabricados con acero inoxidable de alta calidad para su resistencia a la corrosión y estabilidad operativa a largo plazo
- Interfaz de usuario multilingüe que admite diversas necesidades globales de los clientes en diferentes regiones
- Calibración de presión conveniente durante el ensayo con capacidad de funcionamiento continuo (opcional)
- Mecanismos de protección de varios niveles integrados en componentes eléctricos, mecánicos y de software para una seguridad integral
- Transmisión e intercambio fiables de datos a través del protocolo TCP/IP que garanticen una conectividad e integridad de los datos
Normas de conformidad
Las medidas de seguridad se aplicarán a las instalaciones de las categorías IIa y IIIa.
Parámetros técnicos
| Parámetro |
Especificación |
| Modelo |
Se trata de un sistema de control de velocidad. |
| Rango de diámetros |
Para las máquinas de la categoría M3 |
| Estaciones |
3, 5, 6, 12, 15, 18, 20, 25, 50, 100 etc. (se puede personalizar) |
| Modo de control |
Control de microcontrol, control de PC industrial |
| Modo de muestra |
Display LCD a color para PC industrial |
| Modo de almacenamiento |
Almacenamiento de PC |
| Modo de impresión |
Salida de la impresora a color |
| Intervalo de presión de ensayo |
0.1 a 10 MPa |
| Precisión del control |
± 1% |
| Resolución de la pantalla |
0.01MPa |
| Rango de trabajo |
5% a 100% de FS |
| Error de indicación |
± 1% |
| Rango del temporizador |
0~10000 horas |
| Precisión del temporizador |
± 0,1% |
| Resolución del temporizador |
1s |
| El poder |
380V 50Hz de tres fases con cuatro cables 1.5KW |
| Modelos de tapas de extremo |
desde Φ16 hasta 630 mm |
| Tamaño del depósito de agua |
Según el tamaño de la tubería |
| Rango de temperatura |
15 a 95°C |
| Dimensiones (tres estaciones) |
715×625×1700 ((mm) o personalizado |
Apoyo y servicios
Ofrecemos soporte técnico completo y servicios postventa para máquinas de prueba de presión hidrostática, respaldados por nuestro equipo de soporte técnico profesional:
- Instalación y puesta en marcha de la máquina en el sitio
- Solución de problemas y orientación técnica profesional
- Servicios profesionales de reparación y mantenimiento periódico
- Suministro de piezas de repuesto originales y consumibles correspondientes
- Mantenimiento, actualizaciones y actualizaciones funcionales del software
Nos adherimos a los principios de servicio centrados en el cliente, comprometidos a ofrecer un soporte de alta calidad y eficiente.
Preguntas frecuentes
P1: ¿Cuál es la marca de la máquina de ensayo hidrostática?
R1: La marca es JHH, producida y ensamblada en Pekín, China, cumpliendo con estrictos estándares de control de calidad.
P2: ¿Cuál es la aplicación principal de la máquina de ensayo hidrostática?
A2: Específicamente diseñado para verificar la resistencia hidrostática y la resistencia a la explosión de las tuberías de plástico, asegurando que el rendimiento mecánico cumple con los requisitos de la industria.
P3: ¿Qué tipos de componentes y materiales se pueden probar?
A3: Aplicable para ensayos de tuberías de plástico y compuestos, incluidos los tipos PP-R, PP-B, PP-A, PVC, PE y PE-X, que cubren una amplia gama de necesidades de ensayo de tuberías.
P4: ¿Cuál es la precisión de las pruebas?
A4: Alta precisión de medición con una tolerancia del 0,1% respecto a la lectura a escala completa, lo que garantiza datos de ensayo fiables y precisos.
P5: ¿Cuál es la capacidad máxima de presión de ensayo?
A5: Maneja con eficacia presiones de ensayo de hasta 10Mpa (equivalente a 100 bar o 14,50 psi), cumpliendo con los requisitos de ensayo de la mayoría de las especificaciones de tuberías de plástico.
