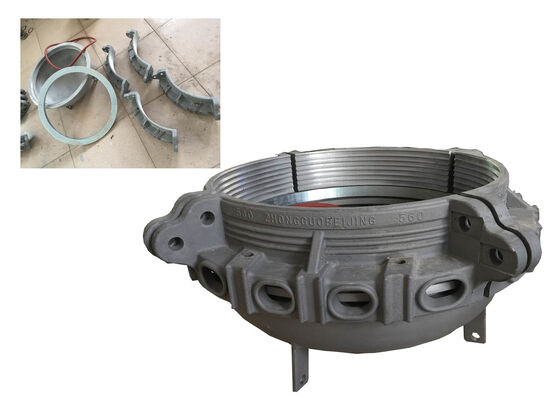

Tapones de extremo de tubería de plástico resistentes a alta presión
Tapones de extremo de tubería de plástico resistentes a alta presión, ideales para sellar tuberías de plástico durante pruebas hidrostáticas y de rotura.
Descripción general del producto
La junta de sellado DN560mm, disponible en opciones de acero inoxidable (SS) o acero al carbono, está diseñada específicamente y fabricada con precisión para proporcionar un sellado fiable para especímenes de tuberías de plástico y compuestos durante pruebas de rendimiento críticas. Es específicamente compatible con tuberías de HDPE, PE, PVC, PP-R, ABS y compuestas, facilitando un sellado hermético para pruebas hidrostáticas, pruebas de rotura, pruebas de presión negativa y otras evaluaciones de rendimiento de tuberías relacionadas.
Características estructurales
El accesorio estructural fundido tipo A presenta un diseño sin varillas (desprovisto de varillas de unión intermedias) y exhibe una resistencia excepcional a alta presión, lo que lo hace adecuado para escenarios rigurosos de prueba de tuberías que involucran cargas de presión extremas.
Su configuración de componentes comprende una base semicircular, una junta tórica de caucho de silicona, un anillo seguidor, un bloque de sujeción, pernos de fijación, pernos de compresión y una válvula de purga, todos diseñados para trabajar en sinergia para un sellado fiable y estabilidad estructural durante las pruebas.
Tamaños disponibles
Los diámetros de tubería aplicables cubren Ø10 mm, Ø12 mm, Ø16 mm, Ø25 mm, Ø32 mm, Ø40 mm, Ø50 mm, Ø63 mm, Ø75 mm, Ø90 mm, Ø110 mm, Ø125 mm, Ø140 mm, Ø160 mm, Ø180 mm, Ø200 mm, Ø225 mm, Ø250 mm, Ø280 mm, Ø315 mm, Ø355 mm, Ø400 mm, Ø450 mm, Ø500 mm, Ø560 mm, Ø630 mm, Ø710 mm, Ø800 mm, Ø900 mm, Ø1000 mm, Ø1100 mm, Ø1200 mm, Ø1400 mm, Ø1600 mm, Ø1800 mm y Ø2000 mm.
Normas de cumplimiento
El producto es totalmente compatible con las normas británicas (BS), las normas americanas (ASTM/ASME) y otras normas internacionales de tuberías, atendiendo a diversos requisitos de proyectos globales.
EN921, ISO1167, ASTM D 1598/1599
Especificaciones técnicas
| Nombre del producto |
Junta de sellado SS o acero al carbono DN560mm utilizada para sellar tuberías de HDPE, PE, PVC |
| Color |
Blanco plateado |
| Dimensión exterior |
φ850*450mm |
| Diámetro de tubería aplicable |
φ560~φ565mm |
| Presión máxima |
4MPA |
| Tamaño del anillo de sellado |
φ495*18mm |
| Conector del tapón de extremo |
M12*1.25, 1/4'', 3/8'' (personalizable) |
| Tipo |
Tipo A |
| Embalaje |
Madera de exportación estándar |
| Certificado |
ISO |
| Tiempo de entrega |
10 días |
Preguntas frecuentes
P1: ¿Qué materiales se utilizan en la fabricación del accesorio de tubería y qué rendimiento de resistencia a la corrosión ofrece?
El accesorio de tubería está fabricado con acero inoxidable de alta calidad (SS) o acero al carbono, con todas las superficies en contacto con el medio tratadas anticorrosión. Este diseño garantiza una excelente resistencia a la erosión química y la humedad, lo que lo hace adecuado para uso a largo plazo en entornos de pruebas hidrostáticas, de rotura y de presión negativa que involucran diversos materiales de tubería.
P2: ¿Cuál es el rango de diámetro de tubería aplicable del accesorio y con qué normas internacionales es compatible?
El accesorio cubre un amplio rango de diámetros de Ø10 mm a Ø2000 mm, incluyendo especificaciones clave como Ø50 mm, Ø110 mm, Ø315 mm, Ø630 mm y Ø1600 mm. Es totalmente compatible con normas internacionales, incluidas las normas británicas (BS), las normas americanas (ASTM/ASME) y la serie ISO, adaptándose perfectamente a los requisitos globales de producción y prueba de tuberías.
P3: ¿Cuál es la capacidad máxima de soporte de presión del accesorio de tubería y puede satisfacer las demandas de pruebas de alta presión?
El accesorio cuenta con una capacidad máxima de soporte de presión de hasta 16 MPa (160 bar), lo que satisface plenamente los requisitos de presión de las pruebas hidrostáticas y de rotura para la mayoría de las tuberías de plástico industriales (HDPE, PE, PVC, tuberías compuestas, etc.). Su diseño estructural sin varillas mejora la estabilidad de la resistencia a la presión, evitando fugas o deformaciones bajo condiciones de presión extremas.
P4: ¿Qué mecanismo de sellado adopta el accesorio y cómo garantiza un rendimiento hermético durante las pruebas?
El accesorio utiliza un sistema de sellado con junta tórica de caucho de silicona combinado con un anillo seguidor y un diseño de bloque de sujeción. La junta tórica proporciona un sellado elástico que se ajusta estrechamente a la pared interior de la tubería, mientras que el bloque de sujeción y los pernos de compresión logran una aplicación de presión uniforme. Esta estructura de sellado de múltiples capas garantiza cero fugas durante las pruebas, incluso bajo presión constante prolongada.
P5: ¿Qué características estructurales tiene el accesorio para simplificar la instalación y mejorar la eficiencia de las pruebas?
El accesorio adopta un diseño estructural fundido tipo A sin varillas de unión intermedias, presentando una estructura compacta y ligera. Está equipado con pernos de fijación y pernos de compresión estandarizados para un montaje y desmontaje rápidos, lo que reduce el tiempo de sujeción de la tubería en un 30% en comparación con los accesorios tradicionales. El diseño de la base semicircular también garantiza una posición estable del espécimen de tubería durante las pruebas.
P6: ¿Es el accesorio compatible con diferentes tipos de materiales de tubería y escenarios de prueba?
Sí, el accesorio es universalmente compatible con tuberías de plástico (HDPE, PE, PVC, PP-R, ABS), tuberías compuestas y tuberías de polietileno reforzado con acero. Es adecuado para múltiples escenarios de prueba, incluyendo pruebas de presión hidrostática, pruebas de resistencia a la rotura, pruebas de estanqueidad a presión negativa y pruebas de resistencia a la presión a corto plazo, sirviendo como un accesorio versátil para equipos de prueba de tuberías.
