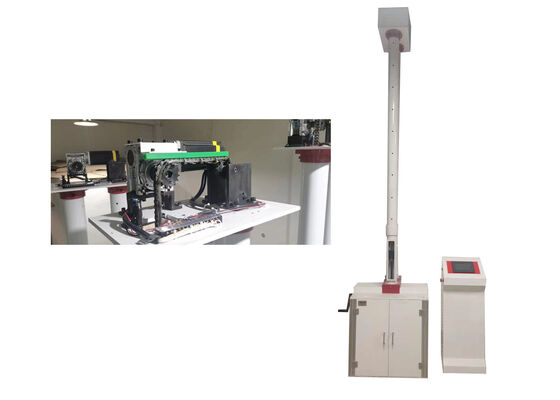

Equipo de ensayo con martillo para la medición precisa de la resistencia al impacto
Esta máquina de prueba se utiliza ampliamente para pruebas de resistencia al impacto de carga externa de tuberías de plástico, láminas de plástico y materiales no metálicos.Las muestras de ensayo se golpean con un martillo de caída de masa y forma especificadas, que se suelta desde una altura predefinida en posiciones designadas a lo largo de la circunferencia de la muestra.Este proceso permite estimar con precisión la tasa de impacto verdadero (TIR) para el lote de producto o la producción de la extrusora.
TIR máximo admisible:10% (alineado con las normas de control de calidad de la industria)
Como instrumento profesional de inspección de calidad, se aplica ampliamente en la industria de la construcción, las empresas manufactureras, el sector químico, las universidades,y otras instituciones de I+D o de control de calidad.
Normas de conformidad
La información que se proporciona para la evaluación de la seguridad de los sistemas de gestión de datos es la siguiente:1, GB/T5836.1, GB/T13664, GB/T16800, ASTM D2444, ISO4422, ISO3127, BSEN1411 y BSEN744.
Características del equipo
Sistema de protección de seguridad de tres niveles
- Nivel 1: Muestra de protección de la puerta de la cámara
- Nivel 2: Protección de seguridad de las ventanas de observación (temporalmente no instaladas)
- Nivel 3: Mecanismo de seguridad de los límites superiores e inferiores de desplazamiento
Esta protección de múltiples capas garantiza la seguridad del operador y de la muestra durante todo el ciclo de ensayo.
Capacidad de elevación a alta velocidad
Equipado con un motor paso a paso de alto par, el dispositivo alcanza una velocidad máxima de elevación de 250 mm/s. Puede elevar el martillo desde el suelo cero a 2 metros en tan sólo 8 segundos.Reducción drástica del tiempo del ciclo de ensayo y aumento de la eficiencia general.
Sistema flotante de precisión
Utilizando un programa de regulación de velocidad de varios pasos, la máquina asegura un posicionamiento del martillo suave y preciso con desviación cero.proporcionar resultados de datos fiables y reproducibles.
Tubo mejorado de martillo con estructura de escape
El tubo del martillo de caída está diseñado mediante modelado 3D, integrado con orificios de ventilación para reducir la resistencia del viento al mínimo durante el descenso del martillo.También incorpora un mecanismo de sujeción reforzado para evitar la deformación del tubo o la avería funcional, garantizando una robustez operativa a largo plazo.
Mecanismo de sujeción y liberación del martillo neumático
En sustitución de las configuraciones convencionales de martillo electromagnético, el sistema adopta una configuración neumática de alta presión equipada con un doble cilindro de 300 N de carrera larga.La cara del martillo está equipada con una almohadilla de tendón de gomaTanto las funciones de sujeción como de liberación aprovechan la tecnología neumática, resolviendo fundamentalmente problemas como el desgaste del cable, la rotura del alambre, el desgaste de los cables y el desgaste de los cables.y fugas eléctricasEl dispositivo de bloqueo automático neumático incorporado garantiza un funcionamiento seguro y fiable.
Arquitectura modular integrada
- Conjunto mecánico:Utiliza la construcción de perfiles de aleación de aluminio estándar, lo que permite procesos estandarizados, instalación modular, diseño ligero y alta rigidez estructural.
- Unidad de control eléctrico:Configurado con una pantalla táctil de 7 pulgadas y Delta PLC, que facilita un funcionamiento fácil de usar, un rendimiento de control estable y un mantenimiento sencillo.
Selección de componentes de alta calidad
Todos los componentes principales se adquieren a nivel mundial para una fiabilidad y un rendimiento superiores:
- cilindro de la marca Adker
- Pantalla táctil: marca Delta
- PLC: marca Delta
- Fuente de alimentación: marca Mean Well (Taiwán, China)
La máquina está equipada con medidas de seguridad completas, incluyendo protección contra fugas eléctricas, prevención de cortocircuitos, medidas antiestáticas, tecnología antiinterferencia,Protección contra fallos de energía, y la prevención de errores de funcionamiento, que abarcan aspectos eléctricos, mecánicos y de software.
Capacidad avanzada de automatización
El instrumento cuenta con automatización de extremo a extremo, que abarca la calibración automática de punto cero, elevación automática del martillo, liberación automática del martillo y ejecución automática de la prueba.Esto reduce la participación manual, mejora la eficiencia de las pruebas y mitiga el error humano.
Parámetros técnicos
| Parámetro |
Especificación |
| Modelo |
El XJL-450M |
| Temperatura ambiente |
10°C a 35°C |
| Calidad del martillo |
0.5kg-5kg |
| Diámetro del martillo |
D25mm, D90mm (se puede personalizar) |
| Altura de la caída |
50 mm-2000 mm, error ≤ ± 2 mm |
| Diámetro de la muestra |
Se utilizará para el ensayo de las emisiones de gases de efecto invernadero y de combustibles fósiles. |
| Desviación del centro de impacto del centro del dispositivo |
≤ 2 mm |
| Soportes de tipo V |
120° |
| Fuente de energía |
220VAC ± 10% |
| Dimensión del contorno |
Se trata de un sistema de control de velocidad. |
| Peso neto |
300 kg de peso |
Configuración estándar
| Componente |
Cantidad |
| El host |
Un juego |
| Cabinetes eléctricos |
Un juego |
| El cuerpo del martillo |
Un juego |
| Línea eléctrica |
Una pieza. |

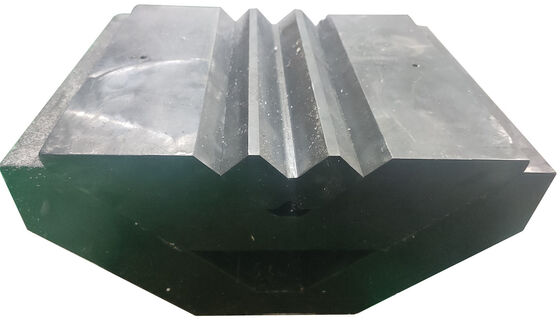

| Soportes de tipo V |
Dos piezas. |
| herramienta de operación (llave inglesa) |
Un juego |
Preguntas frecuentes
P1: ¿Cuál es el rango máximo de energía de impacto de la máquina de ensayo de impacto de martillo de caída?
A1: El modelo estándar ofrece un rango de energía de impacto de 0,5-50 J, con extensiones opcionales a 100 J para ensayos de materiales de alta resistencia.Apoya niveles de energía ajustables para cumplir con diversos requisitos de prueba para tuberías de plástico, hojas y materiales no metálicos.
P2: ¿Cuáles son las alturas de caída disponibles y las especificaciones de masa del martillo?
A2: La altura de caída ajustable varía de 50-2000 mm (precisa a ± 1 mm).2 kg a 10 kg, que cubren normas de ensayo comunes como ISO 3127 y ASTM D 2444.
P3: ¿Qué tan preciso es el control de la altura de caída y la fuerza de impacto de la máquina?
A3: La precisión de la altura de caída es de ±0,1% del valor establecido (o ±1 mm, si es menor). El mecanismo de liberación neumática garantiza cero desviación de la velocidad inicial.mientras que el sistema de detección de fuerza (opcional) proporciona una precisión de la fuerza de impacto del ± 1% FS garantizando la fiabilidad de los datos de ensayo.
P4: ¿Qué mecanismos de protección de la seguridad tiene la máquina para prevenir los riesgos operativos?
A4: Cuenta con un sistema de seguridad de tres niveles: 1 bloqueo de la cámara de muestra (la máquina se detiene si la puerta está abierta); 2 interruptores de límite de desplazamiento superior/inferior; 3 botón de parada de emergencia.El tubo del martillo de caída también se refuerza para evitar daños estructurales durante impactos de alta energía.
P5: ¿Es la máquina compatible con las normas internacionales de ensayo y qué materiales puede probar?
A5: Cumple plenamente las normas ISO 3127, ASTM D 2444, GB/T 14152 y BS EN 14411. Los materiales aplicables incluyen tuberías de plástico (PVC, PE, PP), láminas de plástico, compuestos no metálicos rígidos,y otros materiales que requieren una evaluación de la resistencia al impacto externo.
P6: ¿Cuál es el nivel de automatización de la máquina y puede registrar automáticamente los datos de prueba?
A6: admite la automatización completa del proceso: calibración automática de punto cero, elevación del martillo, posicionamiento, liberación y cálculo de resultados de prueba.Puede almacenar hasta 10,000 registros de ensayos (incluida la energía de impacto, la altura de caída, el valor TIR) y datos de exportación en formato Excel/CSV.
P7: ¿Cuánto dura la vida útil de los componentes clave y qué mantenimiento se requiere?
A7: Los componentes principales (cilindro neumático, motor paso a paso, PLC) tienen una vida útil de ≥ 50.000 ciclos de ensayo.inspección trimestral del anillo de sellado, y calibración anual de la altura de la caída y de la masa del martillo.
P8: ¿Qué condiciones ambientales se requieren para que la máquina funcione normalmente?
A8: Temperatura de funcionamiento: 10-35 °C; humedad relativa: ≤85% (sin condensación); fuente de alimentación: CA 220V±10% 50Hz (o 110V±10% 60Hz, personalizable);No hay interferencias o vibraciones electromagnéticas fuertes en el área de trabajo.
