Equipo de ensayo con martillo de caída
Proporcionar ensayos de impacto de desgarro por peso de caída para tuberías y láminas de plástico rígidas de acuerdo con la norma JB T9389.
Resumen del producto

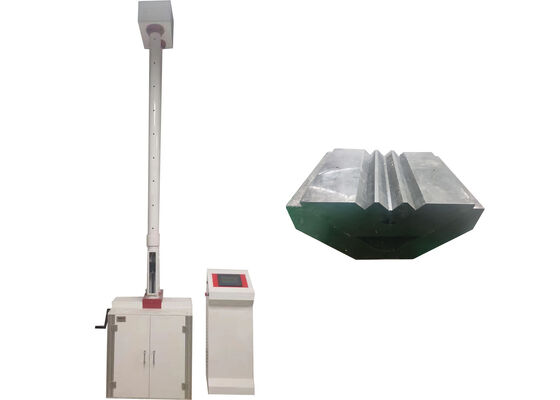

La máquina de ensayo de impacto por peso de caída está diseñada específicamente para evaluar la resistencia al impacto externo de una amplia gama de tuberías (incluidas las tuberías de suministro de agua de PVC-U, las tuberías de alcantarillado, las tuberías de agua potable de PVC-U, las tuberías de agua potable de PVC-U, las tuberías de agua potable de PVC-U, las tuberías de agua potable de PVC-U, las tuberías de agua potable de PVC-U, las tuberías de agua potable de PVC-U, las tuberías de agua potable de PVC-U, las tuberías de agua potable de PVC-U, las tuberías de agua potable de PVC-U, las tuberías de agua potable de PVC-U, las tuberías de agua potable de PVC-U, las tuberías de agua potable de PVC-U, las tuberías de agua potable de PVC-U, las tuberías de agua potable de PVC-U, las tuberías de agua potable de PVC-U, las tuberías de agua potable de PVC, las tuberías de agua potabletuberías de suministro de agua de baja presión, tuberías de transmisión de agua de baja presión, tuberías de espuma de capa central, tuberías onduladas de doble pared y tuberías de suministro de agua de PE), placas y láminas de plástico rígido.
El producto cumple plenamente la norma industrial JB/T 9389 Especificaciones técnicas para máquinas de ensayo de impacto de peso de caída, así como normas internacionales como ASTM, ISO,y BS - asegurando que los resultados de las pruebas sean exactos, fiable y conforme con los requisitos mundiales de la industria.
Normas de conformidad
Las especificaciones de las partidas 1 y 2 se aplican a las partidas 2 y 3 del presente anexo.
Características del equipo

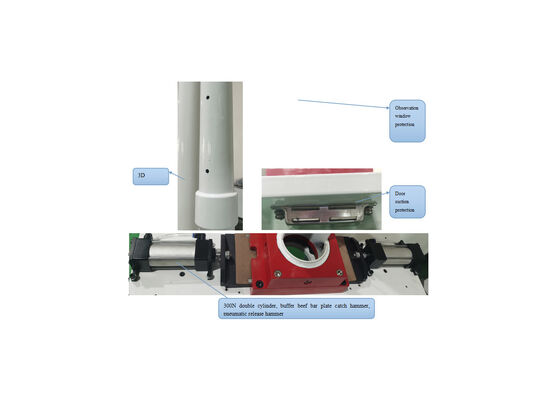

Protección de seguridad a tres niveles
- Nivel 1: Protección de seguridad de las puertas de las cámaras de muestras
- Nivel 2: Protección de seguridad de las ventanas de observación (temporalmente no equipadas)
- Nivel 3: Protección de seguridad de los límites superior e inferior
Función de elevación rápida
Equipada con un motor paso a paso de alto par, la máquina alcanza una velocidad máxima de elevación de 250 mm/s, lo que permite una altura de elevación de 2 metros en solo 8 segundos para una optimización eficiente del ciclo de prueba.
Un vuelo inteligente
Al adoptar un algoritmo de control de velocidad de varias etapas, la máquina asegura un posicionamiento suave del martillo con desviación cero, manteniendo condiciones de prueba estables para datos confiables.
Diseño optimizado de tubos de martillo con estructura de escape
El tubo de martillo de caída se diseña mediante modelado 3D, integrado con orificios de escape para minimizar la resistencia del aire durante el impacto.También cuenta con una estructura de sujeción del tubo de martillo mejorada para evitar fallas estructurales y deformación del tubo, garantizando la estabilidad operativa a largo plazo.
Sistema neumático de sujeción y liberación del martillo
Sustituyendo los mecanismos de martillo electromagnéticos tradicionales, el sistema adopta una estructura neumática de alta fuerza, equipada con un doble cilindro de 300N de carrera larga.La superficie del martillo está equipada con una almohadilla de goma para garantizar un impacto estable y evitar daños a la muestraEl diseño de liberación neumática elimina fundamentalmente los problemas de fatiga de los cables y las fugas eléctricas, mientras que el mecanismo de bloqueo automático neumático garantiza un funcionamiento seguro y confiable.
Diseño integrado y modular
- Parte mecánica: adopta el ensamblaje de perfiles de aleación de aluminio estándar, realizando procesos estandarizados, instalación modular, diseño ligero y alta resistencia estructural.
- Parte eléctrica: configurada con pantalla táctil de 7 pulgadas y Delta PLC, que garantiza un funcionamiento intuitivo y un rendimiento de control estable.
Calidad de los componentes de primera calidad
Todos los componentes principales son de origen internacional para garantizar la fiabilidad:
- cilindro de la marca Adker
- Pantalla táctil: marca Delta
- PLC: marca Delta
- Fuente de alimentación: marca Taiwan Mean Well
La máquina está equipada con medidas integrales de protección de la seguridad, incluyendo anti-fuga (eléctrica / agua), anti-cortocircuito, anti-estático, anti-interferencia, anti-fallo de energía,y funciones anti-mal funcionamiento.
Alto nivel de automatización
El instrumento realiza automáticamente la calibración de punto cero, el levantamiento del martillo, la liberación del martillo y la ejecución de pruebas, agilizando el flujo de trabajo y reduciendo la intervención manual.
Parámetros técnicos
| Modelo |
El XJL-450M |
| Temperatura ambiente |
10°C a 35°C |
| Calidad del martillo |
0.5kg-15kg |
| Diámetro del martillo |
D25 mm, D90 mm |
| Altura de la caída |
50 mm-2000 mm, error ≤ ± 2 mm |
| Diámetro de la muestra |
Se aplicarán las siguientes medidas: |
| Desviación del centro de impacto del centro del dispositivo |
≤ 2 mm |
| Soportes de tipo V |
120° |
| Fuente |
220VAC ± 10% |
| Dimensión del contorno |
Se trata de un sistema de control de velocidad. |
| Peso neto |
310 kg de peso |
Inventario de configuración
| Nombre |
Cantidad |
| El host |
Un juego |
| Cabinetes eléctricos |
Un juego |
| El cuerpo del martillo |
Un juego |
| Peso |
Un juego |
| Línea eléctrica |
Una pieza. |
| Soportes de tipo V |
Dos piezas. |
| Herramienta de operación (llave inglesa) |
Un juego |
