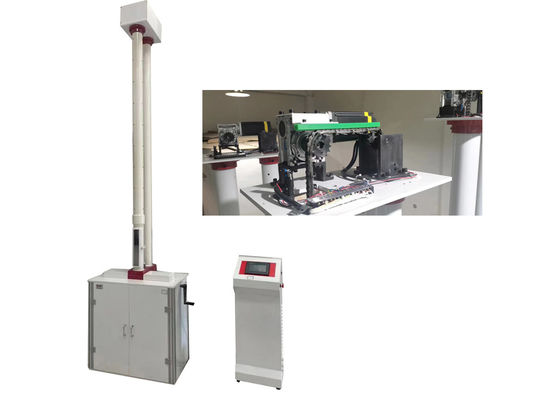

Equipo de prueba de martillo que ofrece una construcción y un rendimiento duraderos para ensayos continuos en laboratorios de pruebas de materiales
Descripción del producto
El probador de impacto de peso en caída está diseñado específicamente para pruebas de rendimiento de impacto de tuberías de plástico, chapas metálicas y productos relacionados.Su objetivo principal es evaluar con precisión las propiedades de resistencia al impacto de estos materiales, proporcionando datos críticos para el control de calidad y la calificación de los materiales.
El sistema de control incorpora tecnología de control digital avanzada, lo que permite un ajuste preciso de parámetros, calibración automática de cero y elevación y liberación automáticas del martillo.Este diseño inteligente no sólo agiliza los flujos de trabajo operativos, sino que también elimina eficazmente los impactos secundarios, garantizando condiciones de prueba consistentes y, resultados repetibles.
Características del instrumento
Sistema de protección de seguridad de tres niveles
El probador estará equipado con un mecanismo de protección de bloqueo de múltiples capas para garantizar la seguridad de funcionamiento:
- Nivel 1: Protección de puertas de muestra
- Nivel 2: Protección de bloqueo de la ventana de observación
- Tercer nivel: Protección de las posiciones de límite superior e inferior
Rendimiento de elevación a alta velocidad
Impulsado por un motor paso a paso de alto par, el probador alcanza una velocidad de elevación de hasta 250 mm/s, lo que permite que el martillo alcance 2 metros desde cero en sólo 8 segundos.Esto acorta significativamente los ciclos de prueba y mejora la eficiencia para escenarios de prueba de alto rendimiento.
Función de desplazamiento inteligente
Incorpora un algoritmo de control de velocidad de varias etapas para garantizar una desaceleración suave del martillo y un posicionamiento preciso con desviación cero.garantizar condiciones de ensayo coherentes y una repetibilidad fiable de los datos.

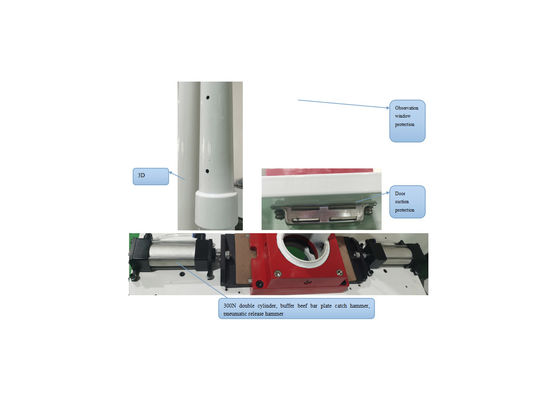

Pipa de guía de martillo de caída modelada en 3D
La tubería de guía del martillo de caída se optimiza mediante el modelado en 3D, integrando los orificios de escape para minimizar la resistencia del viento durante el descenso del martillo, asegurando una transmisión estable de la fuerza de impacto.se añade una estructura de refuerzo de aro para evitar fallas estructurales y deformaciones, mejorando la fiabilidad operativa a largo plazo en entornos de ensayo rigurosos.
Mecanismo neumático de elevación y liberación del martillo
Abandonando los mecanismos de martillo electromagnético tradicionales, el probador adopta una configuración neumática de alta fuerza para un rendimiento superior:
- Equipado con un cilindro de doble aire de 300 N de carrera larga para un funcionamiento potente y constante
- Cuenta con una superficie de martillo de placas de tendón de caucho para garantizar un impacto estable y no dañino en las muestras
- El diseño de elevación/liberación neumática elimina fundamentalmente problemas como la flexión de cables, roturas de alambre y fugas eléctricas comunes en los sistemas electromagnéticos
- Integra un sistema de bloqueo neumático automático, ofreciendo una mayor seguridad y fiabilidad operativa
Diseño de ensamblaje integrado y modular
- Estructura mecánica: Utiliza el ensamblaje de perfiles de aleación de aluminio estandarizado, logrando la estandarización del proceso, la instalación modular y un diseño ligero pero de alta resistencia
- Sistema eléctrico: configurado con una pantalla táctil de 7 pulgadas y Delta PLC, que garantiza un funcionamiento intuitivo, un rendimiento estable y un mantenimiento conveniente
Parámetros técnicos
| Modelo |
El XJL-300D |
| Temperatura ambiente |
10°C a 35°C |
| Calidad del martillo |
00,25 kg-10 kg, 0,125 kg/aumento |
| Diámetro del martillo |
D25 mm, D90 mm |
| Altura de la caída |
40 mm-2000 mm, error ≤ ± 2 mm |
| Diámetro de la muestra |
Se aplicarán las siguientes medidas: |
| Desviación del centro de impacto del centro del dispositivo |
≤ 2 mm |
| Soportes de tipo V |
120° |
| fuente |
220VAC ± 10% |
| Dimensión del contorno |
Se trata de un sistema de control de velocidad. |
| Peso neto |
300 kg de peso |
Principales funciones
El probador de impacto de martillo de caída sirve como un instrumento de prueba de precisión ampliamente reconocido diseñado específicamente para evaluar la resistencia al impacto externo de tuberías de plástico, láminas de plástico,y materiales no metálicosEs una herramienta crítica para la evaluación del rendimiento, el control de calidad y la calificación de materiales en las industrias de plásticos, construcción y manufactura.
Para las tuberías de plástico, el probador proporciona una cobertura completa de pruebas de impacto para una amplia gama de productos, incluidos, entre otros: tuberías de suministro de agua de PVC-U, tuberías de suministro de agua de baja presión,Tubos de espuma de capa de núcleo, tuberías onduladas de doble pared, tuberías de caratos, tuberías reforzadas con cinturón de acero, tuberías de suministro de agua en PE, tuberías de energía MPP, tuberías de enrollamiento en pared huecas y tuberías de energía CPVC.
Principio
Para procesos de producción por lotes o por extrusión continua, the tester enables the determination of the product's True Impact Rate (TIR) by impacting the specified area of test specimens with a drop hammer of predefined mass and dimensions from a designated height.
Este método de ensayo ofrece una flexibilidad excepcional para satisfacer los requisitos técnicos de diversos productos, logrado ajustando la masa del martillo de caída, la altura de impacto o ambos parámetros.
Por cada protocolo de ensayo estándar, el valor máximo admisible TIR se especifica como 10%.
Apoyo y servicios
Para satisfacer sus requisitos de aplicación únicos, también ofrecemos soluciones técnicas personalizadas alineadas con sus escenarios de prueba específicos, tipos de materiales y objetivos operativos.Si necesita optimización de parámetrosEn la actualización de los accesorios o en la adaptación de los procesos, nuestro equipo aprovecha la experiencia de la industria para ofrecer un apoyo específico.
Nuestro equipo de soporte técnico está disponible 24/7 para atender rápidamente cualquier consulta técnica, preocupación operacional,o requisitos de servicio de emergencia - minimizando el tiempo de inactividad y maximizando la productividad de su equipo.
Le invitamos a ponerse en contacto con nuestro equipo lo antes posible para obtener más detalles, consultas personalizadas o para discutir sus necesidades específicas de apoyo.
Preguntas frecuentes
P1: ¿Qué es el equipo de prueba de martillo de caída?
R1: El equipo de ensayo de martillo de caída es un instrumento de ensayo de impacto de precisión fabricado por JHH con base de producción en Beijing, China.Está diseñado específicamente para evaluar la resistencia al impacto de materiales y productos, un indicador de rendimiento esencial para la evaluación de la integridad estructural.
P2: ¿Cuál es el propósito principal del equipo de prueba de martillo de caída?
A2: El objetivo principal del equipo de ensayo de martillo de caída es medir con precisión la resistencia al impacto de los objetos objetivo, proporcionando datos críticos para apoyar la verificación de la calificación del producto.Control de calidad, y garantía de fiabilidad en aplicaciones manufactureras e industriales.
P3: ¿Qué productos/materiales son compatibles con el equipo de ensayo de martillo de caída?
A3: El equipo es aplicable a una amplia gama de tuberías (incluidas, entre otras, las tuberías de suministro de agua de PVC-U, las tuberías de alcantarillado, las tuberías de suministro de agua de baja presión, las tuberías de transmisión de baja presión,Tubos de espuma de capa de núcleo, tuberías onduladas de doble pared y tuberías de agua de PE) y también es totalmente compatible con láminas de plástico rígido.
P4: ¿Cuál es la precisión de medición del equipo de ensayo del martillo de caída?
A4: El equipo de ensayo de martillo de caída tiene una alta precisión de medición del ±0,5%, lo que garantiza resultados de ensayo fiables y repetibles que cumplen con los requisitos de las normas internacionales de ensayo.
P5: ¿Cuál es la energía máxima de ensayo del equipo de ensayo de martillo de caída?
A5: El equipo ofrece una energía de ensayo máxima de 300 J, que cubre los requisitos de ensayo de impacto de la mayoría de las tuberías industriales y productos de plástico rígido.
