Equipo de ensayo versátil de martillo de caída para diversas aplicaciones industriales
Descripción del producto:

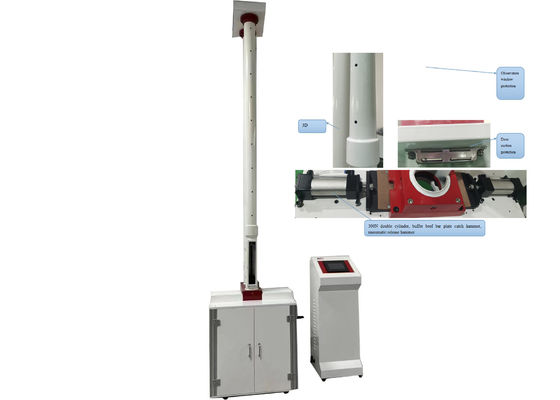

The Round-Robin Method/Tester for Determination of External Impact Resistance of Thermoplastics Pipes is a widely recognized precision testing solution specifically engineered for evaluating the external impact strength of thermoplastics pipesSe trata de un instrumento fundamental para la evaluación del rendimiento de los materiales y la verificación de la calidad de los productos en industrias afines.
En el caso de las tuberías de plástico, el método/probador incluye ensayos para una amplia gama de productos, incluidos, entre otros: tuberías de suministro de agua de PVC-U, tuberías de suministro de agua de baja presión,Tubos de espuma de capa de núcleo, tuberías onduladas de doble pared, 克拉管 (tuberías de caratos), tuberías reforzadas con bandas de acero, tuberías de suministro de agua en PE, tuberías de energía MPP, tuberías de bobinado de pared hueca y tuberías de energía CPVC.
Características del instrumento:
1Sistema de protección de seguridad de tres niveles
El probador estará equipado con un mecanismo de protección de bloqueo de múltiples capas para garantizar la seguridad de funcionamiento:
- 1er nivel: Protección de puertas de muestreo con bloqueo;
- 2o nivel: Protección de bloqueo de las ventanas de observación.
- Tercer nivel: Protección de posición de límite superior e inferior.
2. Rendimiento de elevación a alta velocidad
Alimentado por un motor paso a paso de alto par, el probador alcanza una velocidad de elevación de hasta 250 mm/s, lo que permite que el martillo alcance 2 metros desde cero en sólo 8 segundos.Esto acorta significativamente los ciclos de prueba y mejora la eficiencia operativa para escenarios de pruebas de alto rendimiento.
3Función de desplazamiento inteligente
Incorpora un algoritmo de control de velocidad de varias etapas para garantizar una desaceleración suave del martillo y un posicionamiento preciso con desviación cero.garantizar condiciones de ensayo coherentes y una repetibilidad fiable de los datos.
4. Tubo de guía de martillo de caída modelado en 3D
La tubería de guía del martillo de caída se optimiza mediante modelado en 3D, integrando orificios de escape para minimizar la resistencia del viento durante el descenso del martillo, asegurando una transmisión estable de la fuerza de impacto.se añade una estructura de refuerzo de aro para evitar fallas estructurales y deformaciones, mejorando la fiabilidad operativa a largo plazo en entornos de ensayo rigurosos.
5Mecanismo neumático de elevación y liberación del martillo
Abandonando los mecanismos de martillo electromagnético tradicionales, el probador adopta una configuración neumática de alta fuerza para un rendimiento superior:
- Equipado con un cilindro de doble aire de 300 N de largo tiempo para un funcionamiento potente y constante;
- Dispone de una superficie de martillo de placas de tendón de caucho para garantizar un impacto estable y no dañino en las muestras;
- El diseño de elevación/liberación neumática elimina fundamentalmente problemas como la flexión del cable, la rotura del cable y las fugas eléctricas comunes en los sistemas electromagnéticos;
- Integra un sistema de bloqueo neumático automático, que ofrece una mayor seguridad y fiabilidad operativa.
6Diseño de ensamblajes integrados y modulares
-
- Estructura mecánica: utiliza un conjunto de perfiles de aleación de aluminio estandarizado, logrando la estandarización del proceso, la instalación modular y un diseño ligero pero de alta resistencia;
- Sistema eléctrico: configurado con una pantalla táctil de 7 pulgadas y Delta PLC, lo que garantiza un funcionamiento intuitivo, un rendimiento estable y un mantenimiento conveniente.
Parámetros técnicos:
| Modelo |
El XJL-300D |
| Temperatura ambiente |
10°C a 35°C |
| Calidad del martillo |
0.5 kg y 5 kg,0.125 kg/aumento |
| Diámetro del martillo |
D25 mm, D50, D90 mm |
| Altura de la caída |
30 mm-2000 mm, error ≤ ± 2 mm |
| Diámetro de la muestra |
Se aplicarán las siguientes medidas: |
| Desviación del centro de impacto del centro del dispositivo |
≤ 2 mm |
| Soportes de tipo V |
120° |
| fuente |
El valor de las emisiones de CO2 será el siguiente: |
| Dimensión del contorno |
Para el uso en el transporte de mercancías, las medidas de seguridad se aplicarán a las mercancías que: |
| Peso neto |
300 kg de peso |
Funciones principales:
El probador de impacto de martillo de caída es un instrumento de prueba de precisión ampliamente reconocido diseñado específicamente para evaluar la resistencia al impacto externo de tuberías de plástico, láminas de plástico,y materiales no metálicosSirve como una herramienta crítica para la evaluación del rendimiento de los materiales y el cumplimiento de la calidad del producto en las industrias de plásticos, construcción y manufactura.
Para las tuberías de plástico, el probador incluye pruebas de rendimiento completas para una amplia gama de productos, incluidos, entre otros: tuberías de suministro de agua de PVC-U, tuberías de suministro de agua de baja presión,Tubos de espuma de capa de núcleo, tuberías onduladas de doble pared, tuberías de caratos, tuberías reforzadas con cinturón de acero, tuberías de suministro de agua en PE, tuberías de energía MPP, tuberías de enrollamiento en pared huecas y tuberías de energía CPVC.
Definición:
1. Tasa de impacto real (TIR)
La tasa de impacto real (TIR) se define como el porcentaje de muestras dañadas por el impacto en relación con el número total de muestras ensayadas cuando se somete a ensayo de impacto a todo un lote de productos.Su fórmula de cálculo es:
TIR = (Número total de muestras dañadas por impacto / Número total de muestras ensayadas) × 100%
2. Daño (Definición)
A los efectos del presente ensayo, el daño se define como la presencia de grietas, grietas o roturas completas de la muestra observadas mediante inspección visual después del impacto.Las simples hendiduras o decoloraciones en la superficie de la muestra causadas por el impacto del martillo de caída no se considerarán daños..
Apoyo y servicios:
Proporcionamos soporte técnico de extremo a extremo del ciclo de vida y servicios profesionales adaptados a nuestro equipo de prueba de martillo de caída.Nuestro equipo de especialistas técnicos y de ingeniería certificados proporciona orientación experta sobre la instalación en el sitio, mantenimiento de rutina, solución de problemas técnicos, calibración de precisión,y otros servicios de valor añadido, garantizando que sus equipos mantengan un rendimiento constante y cumplan con las normas internacionales de ensayo.
Para satisfacer sus requisitos de aplicación únicos, también ofrecemos soluciones técnicas personalizadas,adaptar el alcance del equipo o del servicio para alinearlo con sus escenarios de ensayo específicos y objetivos operativos.
Preguntas frecuentes:
-
P1: ¿Qué es el equipo de prueba de martillo de caída?
R1: El equipo de ensayo de martillo de caída es un instrumento de ensayo de impacto de precisión fabricado por JHH con base de producción en Beijing, China.Está diseñado específicamente para evaluar la resistencia al impacto de materiales y productos, un indicador de rendimiento esencial para la evaluación de la integridad estructural..
P2: ¿Cuál es el propósito principal del equipo de prueba de martillo de caída?
A2: El objetivo principal del equipo de ensayo de martillo de caída es medir con precisión la resistencia al impacto de los objetos objetivo, proporcionando datos críticos para apoyar la verificación de la calificación del producto.Control de calidad, y garantía de fiabilidad en aplicaciones manufactureras e industriales.
P3: ¿Qué productos/materiales son compatibles con el equipo de ensayo de martillo de caída?
A3: El equipo es aplicable a una amplia gama de tuberías (incluidas, entre otras, las tuberías de suministro de agua de PVC-U, las tuberías de alcantarillado, las tuberías de suministro de agua de baja presión, las tuberías de transmisión de baja presión,Tubos de espuma de capa de núcleo, tuberías onduladas de doble pared y tuberías de agua de PE) y también es totalmente compatible con láminas de plástico rígido.
P4: ¿Cuál es la precisión de medición del equipo de ensayo del martillo de caída?
A4: El equipo de ensayo de martillo de caída tiene una alta precisión de medición de ± 0,5%, lo que garantiza resultados de ensayo fiables y repetibles que cumplen con los requisitos de las normas internacionales de ensayo.
P5: ¿Cuál es la energía máxima de ensayo del equipo de ensayo de martillo de caída?
A5: El equipo ofrece una energía de ensayo máxima de 300 J, que cubre los requisitos de ensayo de impacto de la mayoría de las tuberías industriales y productos de plástico rígido.
