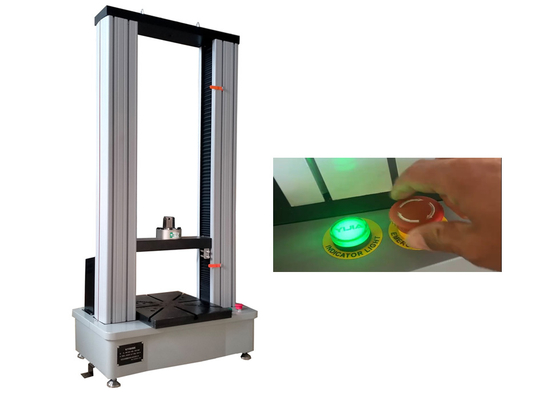

Máquina universal de ensayos electrónica para pruebas de tracción, pelado, rasgado, sellado térmico, adhesión, flexión y fuerza de apertura en diversos materiales
Aplicaciones:
Capacidades de prueba y funcionalidad del software
A. Muestras probadas: Materiales laminados, madera, cuero, caucho y plástico, materiales metálicos, etc.

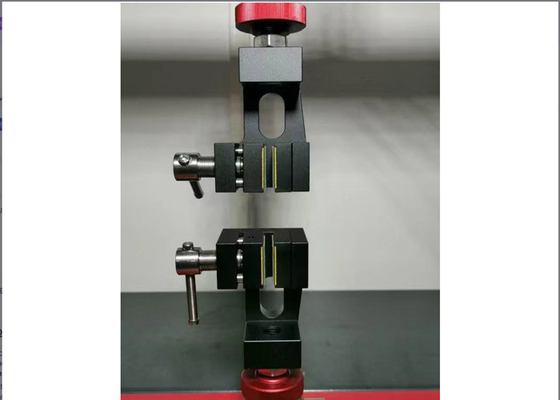

B. Pruebas especializadas con agarres correspondientes: Admite pruebas de tracción, pelado, rasgado, sellado térmico, adhesión, flexión y fuerza de apertura (cada prueba se corresponde con agarres dedicados para mayor precisión).
C. Deformación bajo carga definida: Realiza pruebas para medir la deformación de la muestra probada cuando se somete a una carga definida preestablecida.
D. Carga bajo deformación definida: Realiza pruebas para determinar la carga necesaria para lograr una deformación definida preestablecida de la muestra probada.
El software es capaz de generar informes en formato Word/Excel, que incluyen resultados clave de las pruebas, como la fuerza máxima, el alargamiento, la resistencia a la tracción, la resistencia al pelado, la resistencia al rasgado, la resistencia a la compresión y más.
Cumple con las normas:
Incluyendo, entre otras, ASTM, JIS, CE, ISO, EN, BS EN, SAE, FTM...etc.
Parámetro técnico:
| Modelo |
XWW-200KN |
| Tipo |
Modelo de puerta con un solo espacio de prueba |
| Carga máxima |
200KN |
| Grado de precisión |
0.5% |
| Rango de medición de fuerza |
0.4%~100%FS |
| Precisión de medición de fuerza |
≤±0.5% |
| Rango de medición de deformación |
2%~100%FS |
| Precisión de medición de deformación |
1% |
| Resolución de desplazamiento de la cruceta |
0.001mm |
| Rango de velocidad de la cruceta |
0.05~300mm/min |
| Precisión de la velocidad de desplazamiento |
≤ 0.5% |
| Ancho de prueba |
520mm |
| Espacio de tracción |
595mm |
| Espacio de compresión |
695mm |
| Extensómetro electrónico |
50/10mm o 50/25 |
| Abrazaderas |
Agarre de cuña, abrazadera de enrollamiento de cable de acero |
| Sistema de PC |
Equipado con computadora de marca |
| Fuente de alimentación |
AC220V |
| Tamaño del host |
1100*800*2700mm |
| Peso |
1850kg |
Introducción del software UTM:
-
Admite pruebas mecánicas de tracción, compresión, cizallamiento, flexión y otros tipos;
-
Permite la edición abierta de pruebas, normas y procedimientos, con soporte para importar y exportar datos de pruebas, normas y parámetros de procedimiento;
-
Permite la personalización de los parámetros de prueba para cumplir con los requisitos de prueba específicos;
-
Utiliza un formato abierto basado en Excel, que admite plantillas de informes definidas por el usuario para una presentación flexible de los resultados;
-
Facilita la consulta y la impresión flexibles de los resultados de las pruebas, incluida la impresión por lotes de múltiples muestras y la clasificación personalizada de los elementos impresos;
-
Cuenta con gestión jerárquica de usuarios con control de acceso basado en roles (administrador, probador) para regular los permisos operativos de los procedimientos;
-
El software ofrece una funcionalidad robusta, que abarca programas de prueba para pruebas de tracción, compresión, flexión, cizallamiento y pelado en materiales metálicos, no metálicos y varios otros materiales;
-
Plataforma basada en Windows con una interfaz intuitiva, que garantiza una operación sencilla y un fácil dominio;
-
Admite el cambio de idioma sin problemas entre chino simplificado, chino tradicional e inglés.
Configuración del sistema:
| No. |
Nombre del proyecto |
Fabricantes y especificaciones |
Cantidad |
| 1 |
Motor principal |
Beijing Jinshengxin |
1 juego |
| 2 |
Par de husillo de bolas |
Tianjin He Chun |
2 juegos |
| 3 |
Sistema servo AC |
Panasonic, Japón |
1 juego |
| 4 |
Sensor de carga |
American Celtron |
1 pieza |
| 5 |
Software y el sistema de control de circuito cerrado |
Investigación y desarrollo independientes |
1 juego |
| 6 |
Computadora |
NoteBook |
1 juego |
| 7 |
Herramientas y archivos |
Manual de operación, Manual de instalación |
Cada uno |
| 8 |
Adjunto |
1. Fijaciones de estiramiento de cuña |
Boca de sujeción plana: 0-9, 9-18(mm) |
Cada un juego |
| Boca de sujeción redonda:φ4-φ9, φ9-φ18(mm) |
Cada un juego |
| 2. Abrazadera de enrollamiento de cable de acero |
Diámetro del disco: φ1-φ14mm |
1 juego |
