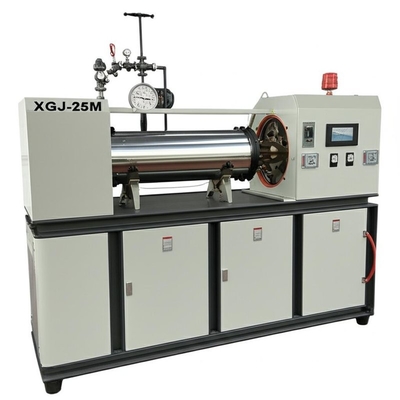

Prueba de explosión de tuberías con precisión con la máquina de prueba de presión hidrostática XGJ-25M
| Atributo |
Valor |
| Nombre del producto |
Prueba de explosión de tuberías con precisión con la máquina de prueba de presión hidrostática XGJ-25M |
| Rango de ensayo |
0 a 10 MPA |
| Precisión |
-1% ~ +2% |
| Rango de temperatura de ensayo |
15 ~ 95 °C |
| Capas de extremo |
Para las máquinas de la categoría M3 |
| Muestra |
Display de pantalla |
| Curva de ensayo |
Tiempo de presión y temperatura de presión |
| Protección de la seguridad |
Sobrepresión/temperatura excesivas |
| Modo de prueba |
Automático |
| Medio de ensayo |
Agua |
| Apoyo personalizado |
Producción de equipos |
| Certificado |
CE, ISO |
Resumen general
Este instrumento se utiliza principalmente para el ensayo de tuberías metálicas, tuberías termoplásticas, tuberías de compuestos termoplásticos reforzados, tuberías de petróleo, componentes hidráulicos, cilindros de gas, recipientes a presión,tuberías y contenedores de presión para el sector aeroespacialEn la actualidad, la industria de la construcción de tubos hidráulicos y de tubos para automóviles se dedica específicamente a los ensayos de resistencia a la presión ultra alta.También es aplicable a los ensayos de explosión instantánea hidráulica de tuberías y contenedores de alta presión..
Como instrumento de ensayo crítico, es indispensable para los fabricantes, las instituciones de investigación y las autoridades de inspección de calidad.
Normas de aplicación
El objetivo de la presente Directiva es garantizar que los Estados miembros cumplan los requisitos de seguridad establecidos en el artículo 4, apartado 1, letra b), del Reglamento (UE) n.o 525/2014.7-2016 y otros requisitos de las normas.
Características del producto
- El sistema adopta una bomba de émbolo + control del convertidor de frecuencia para permitir la regulación de la alta presión.asegurando que el proceso de presurización de muestras con un diámetro de tubo de φ400 mm y una longitud máxima de 1000 mm pueda completarse en un plazo de 60 a 70 segundos.
- El sistema host utiliza una arquitectura centralizada de control de clusters basada en PCs incrustadas.que reciben instrucciones de control del PC integrado, ejecutar el ajuste de presión, procesamiento lógico y recopilación de datos.
- El exclusivo sistema de control de presión formula automáticamente protocolos y algoritmos de aumento de presión, garantizando un rápido aumento de presión, una presión constante estable, una gran capacidad de expansión,y una tasa de éxito de prueba del 100%.
- La adquisición y el control de presión de alta precisión se logran mediante la adopción de un sistema de conversión de frecuencia vectorial y sensores de presión de alta precisión.
- Con su facilidad de uso y su operación conveniente, el instrumento está equipado con una función automática de alivio de presión (sólo se necesita un botón para liberar la presión).
Parámetros técnicos
| Estación de ensayo |
1 canal, de muy alto voltaje |
| Presión máxima de ensayo |
25MPa |
| Error máximo |
± 1% |
| Tamaño de la muestra |
Diámetro interno Φ20 mm~400 mm, L1000 mm o según especifique el cliente |
| Tiempo de disparo |
60 a 70 años de explosión instantánea (la expansión de la muestra es inferior a 15 L/min) |
| Medio de ensayo |
agua |
| El poder |
20 kW |
Configuración del producto
- Sistema de control integrado de microordenadores: 1 unidad por módulo
- Computadora de control industrial integrada: 1 juego
- Sistema de control de presión: 1 juego
- Bomba de inyección a presión alta (marca: Bortolini): 25MPa, caudal de 15L/min, 1 unidad
- Transmisor de presión: 1 unidad (Origen: EE.UU., Marca: GEMS)
- Software de gestión de datos para PC: 1 juego

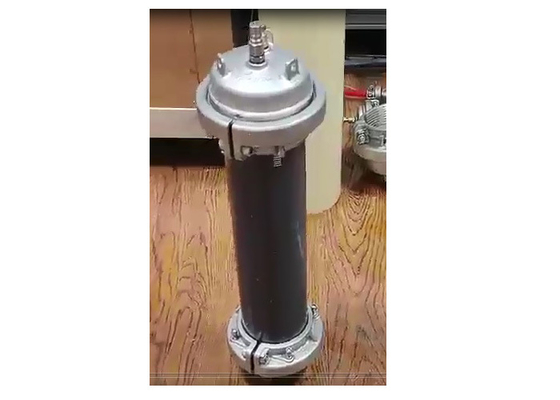

- Hogueras de alta presión: 2 piezas
- Accesorios y documentación: 1 juego
Prueba de seguridad de alta presión
Durante los ensayos de estallido a presión ultraalta, las muestras de ensayo se colocarán en una fosa segura o en una cámara media con temperatura controlada y equipada con dispositivos de seguridad a prueba de explosión.con el fin de garantizar la seguridad operativa.
Nota: Cuando se ensayan tuberías con un diámetro de φ315 mm a una presión de 20 MPa, cualquier daño en los extremos de las tuberías u otros componentes puede dar lugar a peligros graves.
Preguntas frecuentes
P1: ¿Cuál es el propósito de la máquina de ensayo hidrostática (máquina de ensayo de presión hidrostática de tuberías de plástico)?
R1: La máquina de ensayo hidrostático está diseñada para probar la resistencia hidrostática y la resistencia a la explosión de las tuberías de plástico.
P2: ¿Qué tipos de componentes y materiales puede probar la máquina de prueba de presión hidrostática?
A2: La máquina de ensayo de presión hidrostática es capaz de ensayar tuberías de plástico y tuberías compuestas (por ejemplo, PP-R, PP-B, PP-A, PVC, PE, PE-X, etc.).
P3: ¿Cuál es la precisión de la máquina de prueba de presión hidrostática?
R3: La máquina de ensayo de presión hidrostática tiene una precisión de menos del 0,1% de la lectura a escala completa.
P4: ¿Cuál es la presión máxima que la máquina de ensayo de presión hidrostática puede soportar para los ensayos?
A4: La máquina de ensayo de presión hidrostática admite ensayos de presión de hasta 10 MPa (100 bar, 1450 psi).
