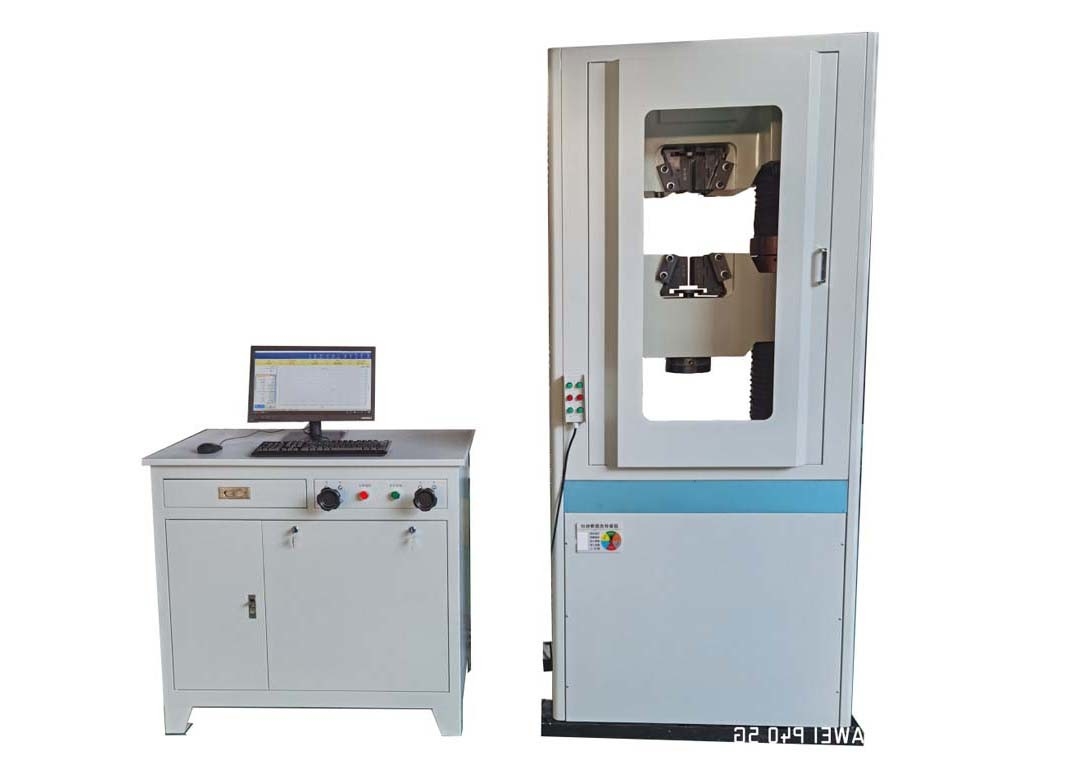

Máquina de ensayo universal de servo electrohidráulico para acero pretensado (controlado por microcomputadora)
Principio de trabajo:
El anfitrión adopta una estructura de marco de seis columnas con cuatro columnas y dos tornillos, con la viga superior y la viga inferior que forman el espacio de estiramiento,y la viga inferior y el banco de trabajo que forman el espacio de compresiónCompuesto por un controlador eléctrico, una válvula de servo, un sensor de carga, un sensor de desplazamiento, un extensómetro y un ordenador.forma un sistema de servocontrol de circuito cerrado que puede controlar automáticamente y con precisión el proceso de ensayo y medir automáticamente los parámetros de ensayo, como la fuerza de ensayo, desplazamiento, deformación, etc.
Precio ventaja:
Aumentamos nuestros propios esfuerzos de investigación y desarrollo, construimos un centro de procesamiento, producimos las piezas centrales de forma independiente, para poder reducir los costos de enlace con la misma calidad.Nuestros productos de buena calidad podrían ahorrar mucho más que algunos otros productos de bajo precio pero de mala calidadReducción de la tasa de fallas de la máquina para reducir los costos de mantenimiento del cliente, pero también mejorar la eficiencia de la máquina, este precio con alta calidad podría dar a los clientes beneficios reales.
Características:
Medición de alta precisión:
Equipado con sensores de carga de alta precisión, sensores de desplazamiento y extensómetros, etc., puede medir con precisión parámetros como fuerza, desplazamiento y deformación durante el proceso de prueba.La precisión del valor de la fuerza es típicamente de alrededor de ±0.5 por ciento.
Modos de control múltiples:
Ofrece varios modos de control incluyendo control de fuerza, control de deformación y control de desplazamiento.puede cambiar sin problemas entre diferentes modos de control de acuerdo con el programa establecido.
Rango de velocidades amplio:
Puede lograr una regulación de velocidad sin pasos desde velocidades muy bajas hasta relativamente altas, cumpliendo con los requisitos de velocidad de carga de diferentes materiales y pruebas..
Control automático y tratamiento de datos:
El proceso de prueba se controla automáticamente mediante un software informático, que puede recopilar, registrar y procesar automáticamente los datos de prueba.Puede calcular automáticamente los resultados de los ensayos, tales como la fuerza de alargamiento no proporcional especificada, resistencia a la tracción, módulo elástico y elongación, y puede mostrar la curva de prueba en tiempo real e imprimir el informe de prueba.
Pruebas multifuncionales:

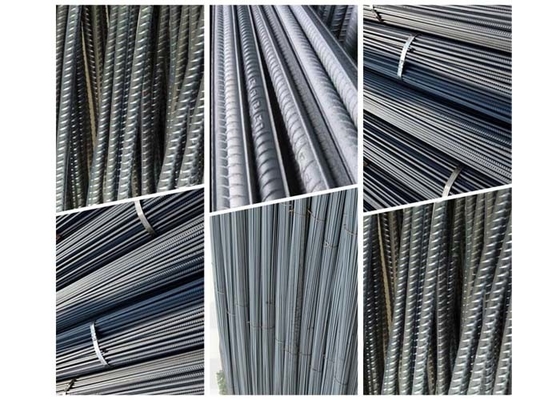

No sólo se puede utilizar para pruebas de tracción de acero de hormigón pretensado, sino también completar varias pruebas de propiedades mecánicas tales como compresión, flexión y corte de otros metales, no metales,y componentes mediante la sustitución de accesorios y otras herramientas auxiliares.
Sistema de software:
El software de prueba opera en una plataforma basada en Windows, con una arquitectura modular programable que admite la integración perfecta de diversos modos de control.
Control de fuerza de velocidad constante (CRFC)
Control de desplazamiento a velocidad constante (CRDC)
Modo de retención de la fuerza (FH)
Modo de retención del desplazamiento (DH)
Esta flexibilidad permite a los usuarios configurar secuencias de ensayo personalizadas que cumplan con las normas internacionales (ISO, ASTM, GB/T) al tiempo que se adaptan a metodologías no estándar.El software emplea un sistema de control servo de circuito cerrado donde la computadora envía señales proporcionales a la válvula servo, la modulación de la velocidad de flujo y la dirección para lograr una accionamiento hidráulico preciso.
Visualización de datos en tiempo real con superposición de múltiples curvas
Calculación automática de parámetros (fuerza de rendimiento, módulo, alargamiento)
Gestión completa de datos mediante almacenamiento de archivos cifrados
Generación de informes dinámicos con plantillas personalizables
La seguridad del sistema se aplica a través del control de acceso basado en roles (RBAC), distinguiendo entre operadores (funciones básicas), técnicos (ajustes de parámetros) y expertos (configuración del sistema).Esta estructura jerárquica garantiza tanto la flexibilidad operativa como la integridad de los datos.
Las normas:
Las normas ISO 6892, ISO 6934 BS4449, ASTM C39, ISO75001, ASTM A370, ASTM E4, ASTM E8 y BSEN se aplican también a las demás normas.
Parámetros técnicos principales:
| Modelo |
Se aplicará el procedimiento siguiente: |
| Estructura |
4 columnas y 2 tornillos |
|
Modo de control
|
Control manual del proceso de carga, tratamiento automático de datos por ordenador |
| Carga máxima (kN) |
600 kN |
| Precisión de carga |
≤ ± 0,5% |
| Rango de carga |
2% a 100% de FS |
| Rango de control de las tensiones isokinéticas |
2-60 (N/mm2•S-1) |
| Error de la tasa de tensión |
≤ ± 0,5% |
| Resolución de la carga |
1/600000 |
| Rango de medición de la deformación |
2% ∼100% de FS |
| Precisión de la deformación |
≤ ± 0,5% |
| Resolución del desplazamiento (mm) |
0.01 |
| Error de desplazamiento |
≤ ± 0,5% |
| Capacidad máxima del pistón (mm) |
250 |
| Velocidad máxima de movimiento del pistón |
0.5-100 mm/min Ajuste manual |
| Velocidad de elevación de la cabeza transversal |
Se aplicarán las siguientes medidas: |
| Espacio de ensayo de tensión máximo |
700 mm (se puede personalizar) |
| Espacio de ensayo de compresión máximo |
600 mm (se puede personalizar) |
| Método de sujeción |
Clampada hidráulica |
| Rango de sujeción de la muestra redonda (mm) |
Se aplicará el método de ensayo de la prueba de la velocidad. |
| Rango de sujeción de las muestras planas (mm) |
0-15,15-30 mm |
| ancho de sujeción de la muestra plana ((mm) |
80 |
| Tamaño de la placa de compresión (mm) |
200*200 |
| Distancia del rodillo de flexión ((mm) |
450 |
| Ancho de los rodillos de flexión (mm) |
120 |
| Fuente de alimentación |
3-fase, AC380V, 50Hz ((puede ser personalizado) |
| Peso y tamaño |
2100KG,960mm*750*2270mm |
Embalaje y envío:
Preguntas frecuentes:
P1: ¿Su empresa es una empresa comercial o una fábrica?
R: Fabrica + comercio (integración), 18 años dedicados a los instrumentos de prueba en el campo, 14 años de experiencia en exportación.
¿Cómo elegir los productos más adecuados?
R: Nuestro profesor profesional le dará la mejor sugerencia siempre y cuando nos diga qué tipo de prueba necesita hacer y la especificación requerida
P3. ¿Cuál es el término del delvery?
R: La mayoría de las veces, tenemos stock en la fábrica. Si no hay stock, normalmente, el tiempo de entrega es de 15-20 días hábiles después de recibir el depósito
Si tiene una necesidad urgente, podemos considerar hacer arreglos especiales para usted.
¿Acepta el servicio de personalización?
R: Sí, por supuesto, no solo podemos ofrecer máquinas estándar, sino también máquinas personalizadas según su solicitud.
No dude en decirnos sus requisitos, haremos todo lo posible para satisfacer sus necesidades.
¿Podemos visitar su fábrica antes de hacer el pedido?
R: Sí, le damos la bienvenida y le invitamos sinceramente a usted o a su equipo a visitar nuestra fábrica, le ayudaremos a organizar el hotel y recogerlo en el aeropuerto.
¿Qué hay de su garantía?
R: En general, nuestra garantía es de un año. Podemos ofrecer soporte técnico y reemplazo de piezas. Si es necesario, nuestros ingenieros pueden ir a su lugar para un mejor servicio.
¿Qué tal el embalaje de la máquina, está protegido de forma segura durante el transporte?
R: Nuestra máquina está embalada por caja de madera estándar de exportación, no se dañará. Hemos entregado muchas máquinas de prueba en el extranjero por mar o por aire sin daños.
