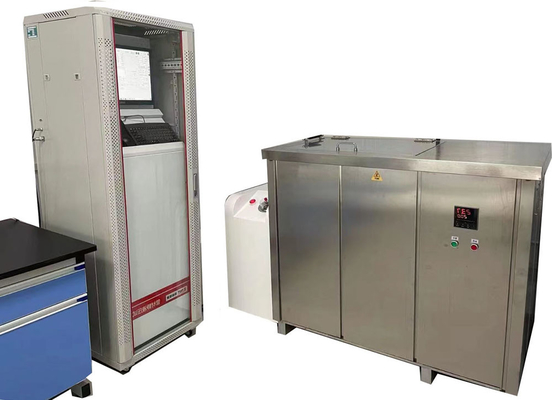

Máquina de ensayo de presión hidrostática y resistencia a la explosión ISO 1167 para tuberías de plástico con tapas terminales de sellado por presión
Objetivo del equipo:
Este equipo se utiliza principalmente para medir la duración de la resistencia a la presión hidrostática a largo plazo y los valores instantáneos de presión de reventamiento de varias tuberías de plástico y tuberías compuestas.Aplicando una presión de agua cada vez mayor a las tuberías, simula las condiciones de presión que las tuberías pueden encontrar en condiciones reales de trabajo, probando así la resistencia a la presión y la resistencia a la rotura de las tuberías.
Composición de los componentes centrales:
Sistema de control de la presión:
Se consigue un control preciso de los valores de presión durante el ensayo, incluido el ajuste dinámico y el mantenimiento estable de los parámetros de presión.garantizar que la presión se mantenga siempre dentro del intervalo especificado por las normas para garantizar la exactitud de los resultados de los ensayos.Dispositivo de generación de presión:
Se utilizan bombas de alta presión como fuente de presión, que pueden convertir líquido de baja presión en líquido de alta presión para proporcionar un flujo de agua de alta presión estable para el ensayo.
En el caso de los vehículos de la categoría M2 y M3, el valor de los valores de los vehículos de la categoría M2 será igual o superior a la media del valor de los valores de los vehículos de la categoría M3.
Se utiliza para controlar la temperatura del medio de ensayo (generalmente agua),asegurarse de que el ensayo se realiza en condiciones de temperatura preestablecidas.La temperatura tiene un impacto significativo en el rendimiento de las tuberías de plástico.

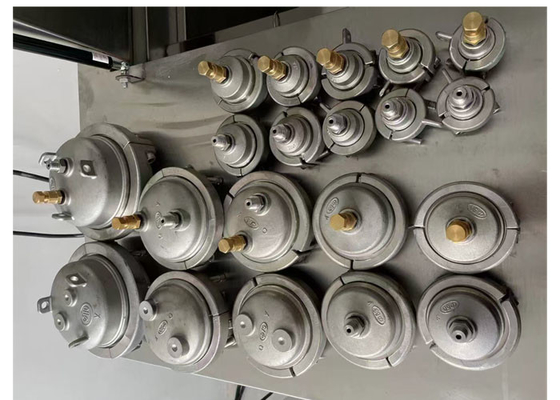

Los elementos de fijación de la muestra (capas de extremo):
Se utilizan para sujetar las muestras de tubería, asegurando que no se desplacen ni se filtran las tuberías durante el ensayo, proporcionando así una garantía fundamental para la realización sin problemas del ensayo.
Unidad de procesamiento automatizado de datos:
Tiene la función de calcular automáticamente los datos de ensayo e imprimir informes de ensayo.
Categorías de tuberías aplicables:
La máquina es capaz de probar una amplia gama de materiales de tubería, incluyendo:
Los demás materiales para la fabricación de tubos
Variantes de polipropileno (PP-R, PP-B, PPA).
Tipos de polietileno (PE, PE-X).
Derivados del cloruro de polivinilo (PVC, UPVC, PVC-C).
Tubos compuestos: como las tuberías compuestas de aluminio y plástico, que integran capas de plástico y metal para mejorar la resistencia estructural.
Características del producto:
1Control fácil de usar
Tiene una interfaz táctil o de PC para ajustar fácilmente los parámetros de ensayo (presión, temperatura, tiempo).
2Diseño compacto de múltiples presiones
Se ajusta en un espacio < 1 m2 y ofrece hasta 50 niveles de presión diferentes (incluido el suministro de agua).
3Reconocimiento inteligente de muestras.
Detecta automáticamente el tamaño y el material de la tubería (por ejemplo, PP-R, PE) y ajusta los ensayos para su precisión.
4Control de presión optimizado
Utiliza algoritmos inteligentes para crear perfiles de presión ideales (por ejemplo, aumentos graduales) para pruebas realistas.
5Ajuste de presión preciso
Permite ajustes de presión independientes para cada canal de ensayo (por ejemplo, 0,1 ‰ 200 bar) con una alta precisión (± 0,5%).
6. Componentes de larga duración
Reduce el desgaste de las válvulas solenoides para un mantenimiento mínimo y un funcionamiento las 24 horas del día.
7Construcción resistente a la corrosión
Todas las partes que tocan el agua están hechas de acero inoxidable de alta calidad para su durabilidad.
8Muestra multilingüe
Soporta varios idiomas (inglés, chino, etc.) para un uso fácil en todo el mundo.
9Calibración en movimiento
Te permite calibrar la presión durante las pruebas sin parar, manteniendo los datos confiables.
10La seguridad es lo primero.
Tiene salvaguardas eléctricas, mecánicas y de software (por ejemplo, paradas de emergencia, detección de fugas).
11Compartir datos fácilmente
Utiliza el protocolo TCP/IP para enviar datos a computadoras o nubes en tiempo real para hacer informes.
Cumplir con las normas:
Las medidas de seguridad se aplican a las instalaciones de los Estados miembros que se encuentren en situación de peligro.
EN 12201 - 1:2024, EN 1555 - 1:2021, EN ISO 2507 - 2:2017
La longitud libre de las muestras:
| Tipo de muestra |
Requisitos de longitud libre |
| Muestras de tuberías extrudidas |
dNo< 15 mm: ≥ 3dNoy ≥ 250 mm;dNo> 315 mm: ≥ 2dNo- ¿ Qué? |
| Muestras de tuberías moldeadas por inyección |
dNoEl valor de las emisiones de CO2dNo; 50 mm ≤dNo≤ 110 mm: ≥ 140 mm |
| Muestras ensambladas con empuje hidrostático (dos secciones de tubería) |
≥ 3 añosdNoy ≥ 250 mm (dNo> 315 mm: ≥ 2dNosi no se cumple la longitud mínima) |
| Muestras ensambladas con empuje hidrostático (con accesorios) |
≥ 2dNoy ≥ 150 mm;dNo> 250 mm: ≥ 1.5dNo- ¿ Qué? |
| Específicos ensamblados con empuje hidrostático (Rama de silla) |
≥ 100 mm |
| Muestras ensambladas sin empuje hidrostático |
=dNoy ≥ 150 mm |
Parámetros técnicos:
| Modelo |
Se trata de un sistema de control de velocidad. |
| Rango de diámetros |
F8-1800 mm. |
| Estaciones |
3, 5, 6, 12, 15, 18, 20, 25, 50, 100 etc puede ser personalizado |
| Modo de control |
Control de microcontrol, control de PC industrial |
| Modo de muestra |
Display LCD a color para PC industrial |
| Modo de almacenamiento |
El almacenamiento de PC |
| Modo de impresión |
Salida de la impresora a color |
| Presión de ensayo |
Rango de presión |
0.1 a 10 MPa |
| Precisión del control |
± 1% |
| Resolución de la pantalla |
0.01MPa |
| Rango de trabajo |
5% a 100% de FS |
| Error de indicación |
± 1% |
| Tiempo de prueba |
Rango del temporizador |
0~10000 horas |
| Precisión del temporizador |
± 0,1% |
| Resolución del temporizador |
1s |
| El poder |
380V 50Hz de tres fases con cuatro cables 1.5KW |
| modelos de tapas de extremo |
desdeΦ- ¿ Qué?hasta 1800 mm |
| Tamaño del depósito de agua |
en función del tamaño del tubo |
| Rango de temperatura |
15 a 95°C |
| Dimensiones (tres estaciones) |
715×625×1700 ((mm) u otras
|
Apoyo y servicios:
Máquina de ensayo hidrostático Máquina de ensayo de presión hidrostática de tuberías de plástico Apoyo técnico y servicio
Proporcionamos soporte técnico para máquinas de prueba de presión hidrostática.
- Instalación y configuración de la máquina
- Solución de problemas y asesoramiento técnico
- Servicios de reparación y mantenimiento
- Partes de repuesto y consumibles
- Actualizaciones y mejoras de software
Nos comprometemos a proporcionar un excelente servicio al cliente y estamos disponibles para responder a cualquier pregunta que pueda tener. Si tiene alguna pregunta, no dude en ponerse en contacto con nosotros.
Preguntas frecuentes:
P1: ¿ Cuál es el nombre de marca de la máquina de prueba hidrostática máquina de prueba de presión hidrostática de tubería de plástico?
R1: La marca de la máquina de ensayo de presión hidrostática es JHH, que se fabrica en Beijing, China.
P2: ¿Cuál es el propósito de la máquina de prueba hidrostática?
A2: ¿Qué es esto?La máquina de ensayo hidrostática Máquina de ensayo de presión hidrostática de tuberías de plásticose utiliza para probar la resistencia hidrostática y a la explosión de una tubería de plástico.
P3: ¿Qué tipo de componentes y materiales puede probar la máquina de ensayo de presión hidrostática?
A3: La máquina de ensayo de presión hidrostática se puede utilizar para probar tuberías de plástico, tuberías compuestas (como PP-R, PP-B, PP-A, PVC, PE, PE-X, etc.).
P4: ¿Cuál es la precisión de la máquina de prueba de presión hidrostática?
R4: La máquina de ensayo de presión hidrostática tiene una precisión del 0,1% de la lectura a escala completa.
