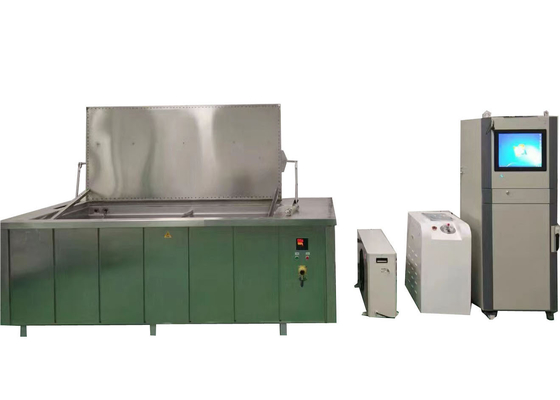

Máquina de Prueba de Presión Hidrostática y Tapón de Extremo para Tuberías de Plástico ISO 1167
Propósito y Uso:
La máquina de prueba de presión hidrostática para tuberías sirve como un aparato especializado para evaluar la resistencia y seguridad de las tuberías termoplásticas y compuestas bajo presión interna prolongada y condiciones de temperatura estable. Sus funciones principales implican la determinación de dos parámetros clave:
Tiempo hasta la Falla: La duración que una tubería puede soportar presión continua antes de sufrir daños.
Presión Máxima Instantánea de Ruptura: El valor de presión más alto al que una tubería experimenta una ruptura repentina.
Categorías de Tuberías Aplicables:
La máquina es capaz de probar una amplia gama de materiales de tubería, incluyendo:
Tuberías Termoplásticas:
Variantes de polipropileno (PP-R, PP-B, PPA).
Tipos de polietileno (PE, PE-X).
Derivados de cloruro de polivinilo (PVC, UPVC, PVC-C).
Tuberías Compuestas: Como tuberías compuestas de aluminio-plástico, que integran capas de plástico y metal para mejorar la resistencia estructural.
Características del Producto:
1. Control Fácil de Usar
Dispone de una interfaz de pantalla táctil o de PC para configurar fácilmente los parámetros de prueba (presión, temperatura, tiempo).
2. Diseño Compacto Multipresión
Cabe en un espacio de <1 m² y ofrece hasta 50 niveles de presión diferentes (incluida el suministro de agua).3. Reconocimiento Inteligente de Muestras
Detecta automáticamente el tamaño y material de la tubería (por ejemplo, PP-R, PE) y ajusta las pruebas para mayor precisión.
4. Control de Presión Optimizado
Utiliza algoritmos inteligentes para crear perfiles de presión ideales (por ejemplo, aumentos graduales) para pruebas realistas.
5. Ajuste Preciso de Presión
Permite configuraciones de presión independientes para cada canal de prueba (por ejemplo, 0.1–200 bar) con alta precisión (±0.5%).
6. Componentes de Larga Duración
Reduce el desgaste de las válvulas solenoides para un mantenimiento mínimo y operación 24/7.
7. Construcción Resistente a la Corrosión
Todas las partes en contacto con el agua están hechas de acero inoxidable de alta calidad para mayor durabilidad.
8. Pantalla Multilingüe
Soporta múltiples idiomas (inglés, chino, etc.) para un uso fácil en todo el mundo.
9. Calibración Sobre la Marcha
Permite calibrar la presión durante las pruebas sin detenerse, manteniendo los datos fiables.
10. Seguridad Primero
Cuenta con salvaguardas eléctricas, mecánicas y de software (por ejemplo, paradas de emergencia, detección de fugas).
11. Fácil Compartir Datos
Utiliza el protocolo TCP/IP para enviar datos a computadoras o nubes en tiempo real para informes.
Cumple Normas:
ISO1167-2006, ASTMD1598-2004, ASTMD1599, ISO9080, CJ/T108, ASTMF1335.
La longitud libre de las muestras:
Tipo de Muestra
| Requisitos de Longitud Libre |
Muestras de Tubería Extruida |
| d |
n y ≥ 150mmMuestras Ensambladas con Empuje Hidrostático (Derivación de Silla)<315mm: ≥ 3nn y ≥ 150mmdn y ≥ 150mmdn y ≥ 150mmMuestras Ensambladas con Empuje Hidrostático (Derivación de Silla) |
| d |
n y ≥ 150mmMuestras Ensambladas con Empuje Hidrostático (Derivación de Silla)<50mm: 3nn y ≥ 150mmdn y ≥ 150mmMuestras Ensambladas con Empuje Hidrostático (Dos Secciones de Tubería) |
| ≥ 3 |
dn y ≥ 150mmdn y ≥ 150mmdn y ≥ 150mmMuestras Ensambladas con Empuje Hidrostático (con Accesorios) |
| ≥ 2 |
dn y ≥ 150mmdn y ≥ 150mmdn y ≥ 150mmMuestras Ensambladas con Empuje Hidrostático (Derivación de Silla) |
| ≥ 100mm |
Muestras Ensambladas sin Empuje Hidrostático |
| = |
dn y ≥ 150mmParámetros Técnicos: |
Modelo
| XGY-10C |
Rango de diámetro |
| Φ8 -1800mm |
Estaciones3, 5, 6, 12, 15, 18, 20, 25, 50, 100 etc. se pueden personalizar |
| Modo de control |
Microcontrol, control por PC industrial |
| Modo de visualización |
Pantalla LCD a color de PC industrial |
| Modo de almacenamiento |
Almacenamiento en PC |
| Modo de impresión |
Salida de impresora a color |
| Presión de prueba |
Rango de presión |
| 0.1-10MPa |
Precisión de control |
±1% |
| Resolución de pantalla |
Rango del temporizador |
| Rango de trabajo |
5%~100%FS |
| Error de indicación |
±1% |
| Temporizador de prueba |
Rango del temporizador |
| 0~10000h |
Precisión del temporizador |
±0.1% |
| Resolución del temporizador |
1s |
| Potencia |
380V 50Hz trifásico de cuatro hilos 1.5KW |

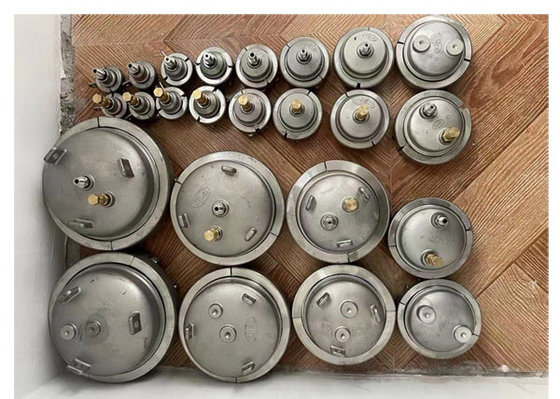

| modelos de tapones de extremo |
de Φ8 a 1800mm |
| Tamaño del tanque de agua |
según el tamaño de la tuberíaRango de temperatura15-95℃Dimensiones (tres estaciones) |
| 715×625×1700(mm) u otros |
Soporte y Servicios: |
| Máquina de Prueba Hidrostática Máquina de Prueba de Presión Hidrostática para Tuberías de Plástico |
Soporte Técnico y Servicio |
| Ofrecemos soporte técnico para Máquinas de Prueba de Presión Hidrostática. Nuestro experimentado equipo de soporte técnico puede proporcionar: |
Instalación y configuración de la máquina
|
Solución de problemas y asesoramiento técnico
Servicios de reparación y mantenimiento Repuestos y consumibles
Actualizaciones y mejoras de software
- Estamos comprometidos a brindar un excelente servicio al cliente y estamos disponibles para responder cualquier pregunta que pueda tener. Si tiene alguna consulta, no dude en contactarnos.
-
- Preguntas Frecuentes:
- P1: ¿Cuál es el nombre de la marca de la Máquina de Prueba de Presión Hidrostática para Tuberías de Plástico?
- R1: El nombre de la marca de la Máquina de Prueba de Presión Hidrostática es JHH, fabricada en Beijing, China.
P2: ¿Cuál es el propósito de la Máquina de Prueba de Presión Hidrostática para Tuberías de Plástico?
R2: La Máquina de Prueba de Presión Hidrostática para Tuberías de Plástico se utiliza para probar la resistencia hidrostática y a la ruptura de tuberías de plástico.
P3: ¿Qué tipo de componentes y materiales puede probar la Máquina de Presión Hidrostática?
R3: La Máquina de Presión Hidrostática se puede utilizar para probar tuberías de plástico, tuberías compuestas (como PP-R, PP-B, PP-A, PVC, PE, PE-X, etc.).
P4: ¿Cuál es la precisión de la Máquina de Presión Hidrostática?
R4: La Máquina de Presión Hidrostática tiene una precisión de hasta el 0.1% de la lectura a escala completa.
P5: ¿Cuál es la presión máxima que puede probar la Máquina de Presión Hidrostática?R5: La Máquina de Presión Hidrostática puede probar presiones de hasta 10 MPa, 100 bar (14,50 psi).
