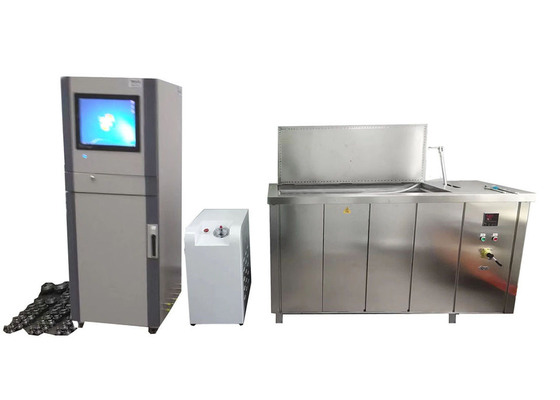

La máquina de prueba de presión hidrostática sirve para medir la tolerancia a la presión interna de tuberías, accesorios y conjuntos termoplásticos utilizados para el transporte de fluidos.
Aplicaciones:
La máquina de prueba hidrostática se puede utilizar para diversas tuberías, accesorios y componentes termoplásticos utilizados para el transporte de fluidos. Materiales como el polipropileno (PP), el polietileno (PE), el cloruro de polivinilo (PVC), el cloruro de polivinilo clorado (PVC-C) y el copolímero de acrilonitrilo butadieno estireno (ABS) son solo algunos de ellos. Esta categoría cubre una variedad de productos, como tubos extruidos, tubos moldeados por inyección y muestras ensambladas, independientemente de que impliquen o no empuje hidrostático. Ejemplos de muestras adecuadas incluyen secciones de tubería soldadas a tope por fusión en caliente, muestras con uno o más accesorios y muestras de ramales en forma de silla de montar. El diámetro exterior nominal (dn) de los tubos de ensayo varía mucho, desde 25 milímetros hasta 1600 milímetros, dependiendo de los requisitos específicos de los diferentes tipos de muestras.
Propósitos:
Las máquinas de prueba de presión hidrostática se utilizan principalmente para determinar la resistencia a la presión interna de tuberías, accesorios y conjuntos de plástico. En condiciones controladas, los productos fabricados con materiales como PP, PE, PVC, PVC-C y ABS se someten a una presión interna específica durante un período de tiempo determinado. Esto se utiliza para evaluar su capacidad de soportar presión y determinar si se producirán fallas como fugas, estallidos o deformaciones excesivas. Esta prueba es de gran importancia para garantizar la calidad, seguridad y confiabilidad de las tuberías de plástico y componentes relacionados en los sistemas de transporte de fluidos. Estos sistemas se utilizan ampliamente en campos como el tratamiento de agua, tratamiento de aguas residuales, transmisión de gas y transporte de fluidos industriales.
Características del producto:
1. Los usuarios pueden configurar los parámetros de prueba sin esfuerzo utilizando un terminal operativo que combina una pantalla táctil o una PC.
2. Ocupa un área de menos de un metro cuadrado y puede producir hasta 50 presiones diferentes, incluida la presión del suministro de agua.
3. Su capacidad de reconocimiento inteligente le permite identificar el tamaño y el material de la muestra y luego formular un plan optimizado de aumento de presión junto con un algoritmo.
4. Este dispositivo destaca por su preciso control de la presión. La opción de ajustar la presión de entrada de cada módulo individual por separado ayuda a disminuir el desgaste de las válvulas solenoides y garantiza un funcionamiento duradero.
5. Cada pieza metálica que entra en contacto con el medio está hecha de acero inoxidable de alta calidad.
6. La interfaz de pantalla, diseñada pensando en la comodidad del usuario, ofrece varias opciones de idioma, satisfaciendo plenamente los diversos requisitos de los clientes.
7. Realizar la calibración de presión durante la prueba es simple y el sistema tiene la opción de continuar funcionando mientras la calibración está en progreso.
8. Proporciona protección en múltiples niveles, cubriendo aspectos eléctricos, mecánicos y de software.
9. Permite una comunicación de datos fluida y confiable a través del protocolo TCP/IP.
Cumplir con los estándares:
ISO1167-2006, ASTMD1598-2004, ASTMD1599, ISO9080, CJ/T108, ASTMF1335.
La longitud libre de las muestras:
| Tipo de muestra |
Requisitos de longitud libre |
| Muestras de tuberías extruidas |
dnorte<315 mm: ≥ 3dnorte y ≥ 250 mm;dnorte>315 mm: ≥ 2dnorte |
| Muestras de tuberías moldeadas por inyección |
dnorte<50 mm: 3dnorte; 50 mm ≤dnorte≤ 110 mm: ≥ 140 mm |
| Probetas ensambladas con empuje hidrostático (dos tramos de tubería) |
≥ 3dnorte y ≥ 250 mm (dnorte>315 mm: ≥ 2dnorte si mín. longitud no cumplida) |
| Muestras ensambladas con empuje hidrostático (con accesorios) |
≥ 2dnorte y ≥ 150 mm;dnorte>250 mm: ≥ 1,5dnorte |
| Ejemplares ensamblados con empuje hidrostático (rama en silla de montar) |
≥ 100 mm |
| Muestras ensambladas sin empuje hidrostático |
=dnorte y ≥ 150 mm |
Parámetros técnicos:
| Modelo |
XGY-16C |
| Rango de diámetro |
Φ8-1800 mm |
| Estaciones |
3, 5, 6, 12, 15, 18, 20, 25, 50, 100, etc. se pueden personalizar |
| modo de control |
Microcontrol, control de PC industrial. |
| Modo de visualización |
Pantalla LCD a color para PC industrial |
| Modo de almacenamiento |
Almacenamiento de PC |
| Modo de impresión |
Salida de impresora en color |
| Presión de prueba |
Rango de presión |
0,1-16MPa |
| Precisión de control |
±1% |
| Resolución de pantalla |
0,01MPa |
| Rango de trabajo |
5%~100%FS |
| Error de indicación |
±1% |
| Temporizador de prueba |
Rango del temporizador |
0~10000h |
| Precisión del temporizador |
±0,1% |
| Resolución del temporizador |
1s |
| Fuerza |
380V 50Hz trifásico cuatro hilos 1.5KW |

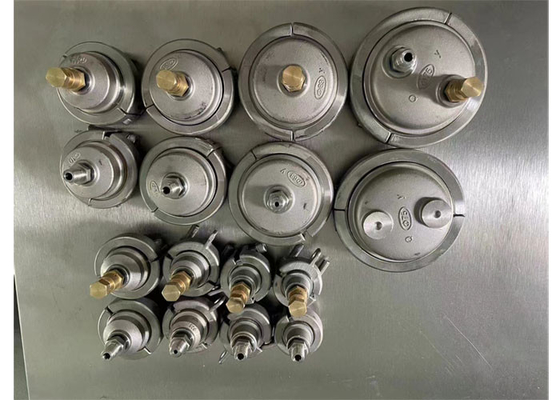

| modelos de tapas finales |
deΦ8a 1800 mm |
| Tamaño del tanque de agua |
Según el tamaño de la tubería. |
| Rango de temperatura |
15-95℃ |
| Dimensiones (tres estaciones) |
715×625×1700(mm)u otros
|
Soporte y servicios:
Máquina de prueba hidrostática Máquina de prueba de presión hidrostática para tubos de plástico Soporte técnico y servicio
Brindamos soporte técnico para máquinas de prueba de presión hidrostática. Nuestro experimentado equipo de soporte técnico puede proporcionar:
- Instalación y configuración de la máquina.
- Solución de problemas y asesoramiento técnico.
- Servicios de reparación y mantenimiento.
- Repuestos y consumibles
- Actualizaciones y mejoras de software
Estamos comprometidos a brindar un excelente servicio al cliente y estamos disponibles para responder cualquier pregunta que pueda tener. Si tiene alguna consulta, no dude en contactarnos.
Preguntas frecuentes:
P1: ¿Cuál es la marca de la máquina de prueba de presión hidrostática para tubos de plástico?
R1: La marca de la máquina de prueba de presión hidrostática es JHH, que se fabrica en Beijing, China.
P2: ¿Cuál es el propósito de la máquina de prueba de presión hidrostática para tuberías de plástico?
A2:La máquina de prueba hidrostática Máquina de prueba de presión hidrostática para tubos de plásticoSe utiliza para probar la resistencia hidrostática y al estallido de tuberías de plástico.
P3: ¿Qué tipo de componentes y materiales puede probar la máquina de prueba de presión hidrostática?
A3: La máquina de prueba de presión hidrostática se puede utilizar para probar tuberías de plástico, tuberías compuestas (como PP-R, PP-B, PP-A, PVC, PE, PE-X, etc.
P4: ¿Cuál es la precisión de la máquina de prueba de presión hidrostática?
R4: La máquina de prueba de presión hidrostática tiene una precisión del 0,1% de la lectura de escala completa.
