La máquina de ensayo de presión hidrostática se utiliza para determinar la resistencia a la presión interna de tuberías, accesorios y ensamblajes termoplásticos para el transporte de fluidos
Aplicaciones:
Las máquinas de ensayo de presión hidrostática se pueden utilizar para una amplia gama de tuberías, accesorios y ensamblajes termoplásticos diseñados para el transporte de fluidos. Materiales como el polipropileno (PP), el polietileno (PE), el cloruro de polivinilo (PVC), el cloruro de polivinilo clorado (PVC-C) y el estireno acrilonitrilo butadieno (ABS) son solo una parte de la extensa lista. Esta categoría incluye diversos productos como tuberías extruidas, tuberías moldeadas por inyección y especímenes ensamblados, independientemente de si implican empuje hidrostático o no. Ejemplos de especímenes aplicables son segmentos de tubería soldados a tope por fusión en caliente, muestras con uno o varios accesorios de tubería y piezas de prueba de derivación de sillín. El diámetro exterior nominal (dn) de las tuberías de prueba puede variar considerablemente, desde tan solo 25 mm hasta más de 315 mm, dependiendo de las demandas particulares de los diferentes tipos de especímenes.
Propósitos:
Las máquinas de ensayo de presión hidrostática sirven principalmente para determinar qué tan bien las tuberías, accesorios y ensamblajes de plástico mencionados resisten la presión interna. Al exponer productos fabricados con materiales como PP, PE, PVC, PVC-C y ABS a una presión interna particular en condiciones controladas durante un tiempo específico, estas máquinas pueden evaluar su capacidad para soportar la presión sin fallar, como desarrollar fugas, explotar o deformarse más allá de los límites aceptables. Esta prueba es de gran importancia para garantizar la calidad, seguridad y fiabilidad de las tuberías de plástico y piezas relacionadas en sistemas de transporte de fluidos, que se utilizan ampliamente en campos como el tratamiento de agua y aguas residuales, la tubería de gas y el movimiento de fluidos industriales.

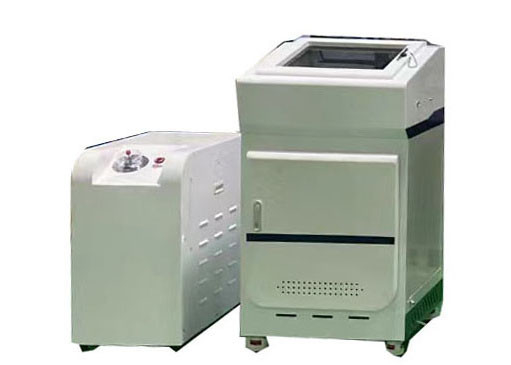

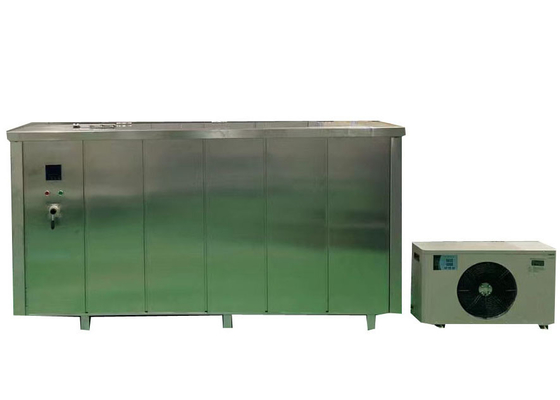

Configuración del producto:
1. Sistema de control de presión (marco principal);
2. Sistema de suministro de presión (fuente de presión);
3. Tanque de prueba y sistema de control de temperatura;
4. Tapones de extremo: φ8~1800mm (según los requisitos del cliente).
5. Sistema de refrigeración (según los requisitos del cliente)
Características del producto:
1. Los usuarios pueden configurar fácilmente los parámetros de prueba utilizando un terminal operativo que combina una pantalla táctil o una PC.
2. Ocupando un área de menos de un metro cuadrado, puede producir hasta 50 presiones diferentes, incluida la presión de suministro de agua.
3. Su capacidad de reconocimiento inteligente le permite identificar el tamaño y el material de la muestra y luego formular un plan optimizado de aumento de presión junto con un algoritmo.
4. Este dispositivo se destaca por su preciso control de presión. La opción de ajustar la presión de entrada de cada módulo individual por separado ayuda a disminuir el desgaste de las válvulas solenoides y garantiza una operación duradera.
5. Todas las partes metálicas que entran en contacto con el medio están hechas de acero inoxidable de alta calidad.
6. La interfaz de visualización, diseñada pensando en la comodidad del usuario, ofrece varias opciones de idioma, satisfaciendo plenamente los diversos requisitos de los clientes.
7. La calibración de presión durante las pruebas es sencilla y el sistema tiene la opción de continuar funcionando mientras la calibración está en curso.
8. Proporciona protección en múltiples niveles, cubriendo aspectos eléctricos, mecánicos y de software.
9. Permite una comunicación de datos fluida y fiable a través del protocolo TCP/IP.
Cumple con las normas:
ISO1167-2006, ASTMD1598-2004, ASTMD1599, ISO9080, CJ/T108, ASTMF1335.
La longitud libre de los especímenes:
| Tipo de espécimen |
Requisitos de longitud libre |
| Especímenes de tubería extruida |
dn<315mm: ≥ 3dn y ≥ 250mm; dn>315mm: ≥ 2dn |
| Especímenes de tubería moldeada por inyección |
dn<50mm: 3dn; 50mm ≤ dn ≤ 110mm: ≥ 140mm |
| Especímenes ensamblados con empuje hidrostático (dos secciones de tubería) |
≥ 3dn y ≥ 250mm (dn>315mm: ≥ 2dn si la longitud mínima no se cumple) |
| Especímenes ensamblados con empuje hidrostático (con accesorios) |
≥ 2dn y ≥ 150mm; dn>250mm: ≥ 1.5dn |
| Especímenes ensamblados con empuje hidrostático (derivación de sillín) |
≥ 100mm |
| Especímenes ensamblados sin empuje hidrostático |
= dn y ≥ 150mm |
Parámetros técnicos:
| Modelo |
XGY-16C |
| Rango de diámetro |
Φ8-1800mm |
| Estaciones |
3, 5, 6, 12, 15, 18, 20, 25, 50, 100 etc. se pueden personalizar |
| Modo de control |
Microcontrol, control de PC industrial |
| Modo de visualización |
Pantalla LCD a color de PC industrial |
| Modo de almacenamiento |
Almacenamiento en PC |
| Modo de impresión |
Salida de impresora a color |
| Presión de prueba |
Rango de presión |
0.1-16MPa |
| Precisión de control |
±1% |
| Resolución de pantalla |
0.01MPa |
| Rango de trabajo |
5%~100%FS |
| Error de indicación |
±1% |
| Temporizador de prueba |
Rango del temporizador |
0~10000h |
| Precisión del temporizador |
±0.1% |
| Resolución del temporizador |
1s |
| Potencia |
380V 50Hz trifásico de cuatro hilos 1.5KW |
| modelos de tapones de extremo |
de Φ8 a 1800mm |
| Tamaño del tanque de agua |
según el tamaño de la tubería |
| Rango de temperatura |
15-95℃ |
| Dimensiones (tres estaciones) |
715×625×1700(mm) u otros
|
Soporte y Servicios:
Máquina de ensayo hidrostático Máquina de ensayo de presión hidrostática para tuberías de plástico Soporte técnico y servicio
Proporcionamos soporte técnico para máquinas de ensayo de presión hidrostática. Nuestro equipo de soporte técnico experimentado puede proporcionar:
- Instalación y configuración de la máquina
- Solución de problemas y asesoramiento técnico
- Servicios de reparación y mantenimiento
- Repuestos y consumibles
- Actualizaciones y mejoras de software
Estamos comprometidos a brindar un excelente servicio al cliente y estamos disponibles para responder cualquier pregunta que pueda tener. Si tiene alguna consulta, no dude en contactarnos.
Preguntas frecuentes:
P1: ¿Cuál es el nombre de la marca de la máquina de ensayo de presión hidrostática para tuberías de plástico?
R1: El nombre de la marca de la máquina de ensayo de presión hidrostática es JHH, fabricada en Beijing, China.
P2: ¿Cuál es el propósito de la máquina de ensayo de presión hidrostática para tuberías de plástico?
R2: La máquina de ensayo de presión hidrostática para tuberías de plástico se utiliza para probar la resistencia hidrostática y a la explosión de tuberías de plástico.
P3: ¿Qué tipo de componentes y materiales puede probar la máquina de ensayo de presión hidrostática?
R3: La máquina de ensayo de presión hidrostática se puede utilizar para probar tuberías de plástico, tuberías compuestas (como PP-R, PP-B, PP-A, PVC, PE, PE-X, etc.
P4: ¿Cuál es la precisión de la máquina de ensayo de presión hidrostática?
R4: La máquina de ensayo de presión hidrostática tiene una precisión de hasta el 0,1% de la lectura a escala completa.
