Máquina de ensayo de presión hidrostática se utiliza para la determinación de la resistencia a la presión interna de tuberías termoplásticas, accesorios y conjuntos para el transporte de fluidos
Aplicaciones:
Las máquinas de ensayo de presión hidrostática son aplicables a una amplia gama de tuberías, accesorios y conjuntos termoplásticos utilizados para el transporte de fluidos, incluidos, entre otros, los tubos, accesorios,y conjuntos hechos de materiales como el polipropileno (PP)En el caso de los productos que se fabrican en la Unión Europea, se incluyen los siguientes:incluidas las tuberías extrudidas, tuberías moldeadas por inyección, y muestras ensambladas con o sin empuje hidrostático.muestras que contengan uno o varios accesorios para tuberíasEl diámetro exterior nominal (dn) de los tubos de ensayo puede variar desde tamaños relativamente pequeños (por ejemplo, 25 mm) hasta diámetros más grandes (por ejemplo, mayores de 315 mm),dependiendo de los requisitos específicos de los diferentes tipos de muestras.
Objetivos:
El propósito principal de las máquinas de prueba de presión hidrostática es determinar la resistencia a la presión interna de las tuberías, accesorios y conjuntos de plástico mencionados anteriormente.Al someter productos hechos de materiales como el PP, PE, PVC, PVC-C y ABS a una presión interna específica en condiciones controladas durante un cierto período, la máquina puede evaluar su capacidad para soportar la presión sin fallas,como fugasEste ensayo es crucial para garantizar la calidad, la seguridad y la fiabilidad de las tuberías de plástico y los componentes relacionados utilizados en los sistemas de transporte de fluidos.que se aplican ampliamente en campos como el suministro de agua, drenaje, transporte de gas y transferencia de fluidos industriales.

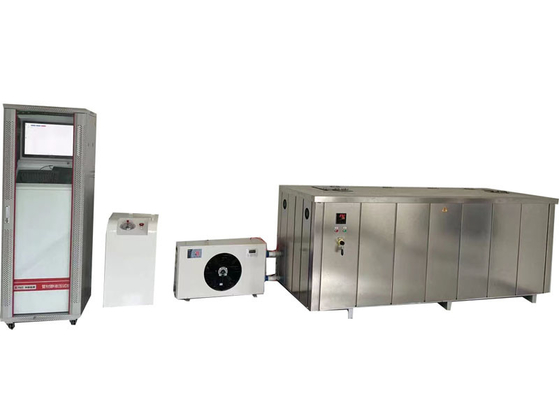

Configuración del producto:
1. Sistema de control de la presión (marco principal);
2. Sistema de suministro de presión (fuente de presión);
3. Tanque de ensayo y sistema de control de temperatura;

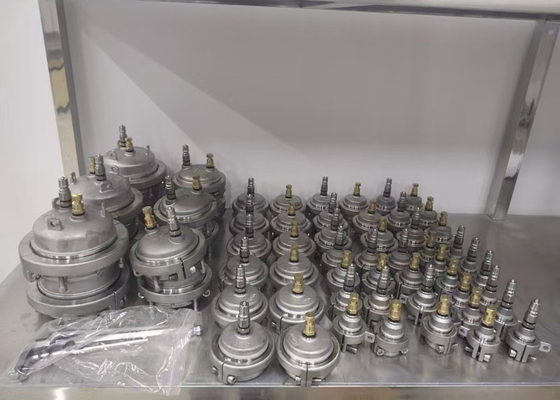

4. cierre de extremo: φ8~1800 mm (según las necesidades del cliente).
5. Sistema de refrigeración (según las necesidades del cliente)
Características del producto:
1Los usuarios pueden establecer fácilmente los parámetros de prueba mediante un terminal operativo que combina una pantalla táctil o un PC.
2Con una superficie de menos de un metro cuadrado, puede producir hasta 50 presiones diferentes, incluida la presión de suministro de agua.
3Su capacidad de reconocimiento inteligente le permite identificar el tamaño y el material de la muestra y luego formular un plan de aumento de presión optimizado junto con un algoritmo.
4Este dispositivo destaca por su preciso control de presión.La opción de ajustar la presión de entrada de cada módulo individual por separado ayuda a disminuir el desgaste de las válvulas solenoides y garantiza un funcionamiento duradero.
5Cada pieza metálica que entra en contacto con el medio está hecha de acero inoxidable de alta calidad.
6La interfaz de visualización, diseñada teniendo en cuenta la comodidad del usuario, ofrece varias opciones de idiomas, satisfaciendo plenamente las diversas necesidades de los clientes.
7La calibración de la presión durante el ensayo es sencilla y el sistema tiene la opción de seguir funcionando mientras se está realizando la calibración.
8Proporciona protección a múltiples niveles, que cubren aspectos eléctricos, mecánicos y de software.
9Permite una comunicación de datos fluida y confiable a través del protocolo TCP/IP.
Cumplir con las normas:
Las medidas de seguridad se aplican a las instalaciones de los Estados miembros que se encuentren en situación de peligro.
La longitud libre de las muestras:
| Tipo de muestra |
Requisitos de longitud libre |
| Muestras de tuberías extrudidas |
dNo< 15 mm: ≥ 3dNoy ≥ 250 mm;dNo> 315 mm: ≥ 2dNo- ¿ Qué? |
| Muestras de tuberías moldeadas por inyección |
dNoEl valor de las emisiones de CO2dNo; 50 mm ≤dNo≤ 110 mm: ≥ 140 mm |
| Muestras ensambladas con empuje hidrostático (dos secciones de tubería) |
≥ 3 añosdNoy ≥ 250 mm (dNo> 315 mm: ≥ 2dNosi no se cumple la longitud mínima) |
| Muestras ensambladas con empuje hidrostático (con accesorios) |
≥ 2dNoy ≥ 150 mm;dNo> 250 mm: ≥ 1.5dNo- ¿ Qué? |
| Específicos ensamblados con empuje hidrostático (Rama de silla) |
≥ 100 mm |
| Muestras ensambladas sin empuje hidrostático |
=dNoy ≥ 150 mm |
Parámetros técnicos:
| Modelo |
El XGY-16C |
| Rango de diámetros |
F8-1800 mm. |
| Estaciones |
3, 5, 6, 12, 15, 18, 20, 25, 50, 100 etc puede ser personalizado |
| Modo de control |
Control de microcontrol, control de PC industrial |
| Modo de muestra |
Display LCD a color para PC industrial |
| Modo de almacenamiento |
El almacenamiento de PC |
| Modo de impresión |
Salida de la impresora a color |
| Presión de ensayo |
Rango de presión |
0.1-16MPa |
| Precisión del control |
± 1% |
| Resolución de la pantalla |
0.01MPa |
| Rango de trabajo |
5% a 100% de FS |
| Error de indicación |
± 1% |
| Tiempo de prueba |
Rango del temporizador |
0~10000 horas |
| Precisión del temporizador |
± 0,1% |
| Resolución del temporizador |
1s |
| El poder |
380V 50Hz de tres fases con cuatro cables 1.5KW |
| modelos de tapas de extremo |
desdeΦ- ¿ Qué?hasta 1800 mm |
| Tamaño del depósito de agua |
en función del tamaño del tubo |
| Rango de temperatura |
15 a 95°C |
| Dimensiones (tres estaciones) |
715×625×1700 ((mm) u otras
|
Apoyo y servicios:
Máquina de ensayo hidrostático Máquina de ensayo de presión hidrostática de tuberías de plástico Apoyo técnico y servicio
Proporcionamos soporte técnico para máquinas de prueba de presión hidrostática.
- Instalación y configuración de la máquina
- Solución de problemas y asesoramiento técnico
- Servicios de reparación y mantenimiento
- Partes de repuesto y consumibles
- Actualizaciones y mejoras de software
Nos comprometemos a proporcionar un excelente servicio al cliente y estamos disponibles para responder a cualquier pregunta que pueda tener. Si tiene alguna pregunta, no dude en ponerse en contacto con nosotros.
Preguntas frecuentes:
P1: ¿ Cuál es el nombre de marca de la máquina de prueba hidrostática máquina de prueba de presión hidrostática de tubería de plástico?
R1: La marca de la máquina de ensayo de presión hidrostática es JHH, que se fabrica en Beijing, China.
P2: ¿Cuál es el propósito de la máquina de prueba hidrostática?
A2: ¿Qué es esto?La máquina de ensayo hidrostática Máquina de ensayo de presión hidrostática de tuberías de plásticose utiliza para probar la resistencia hidrostática y a la explosión de una tubería de plástico.
P3: ¿Qué tipo de componentes y materiales puede probar la máquina de ensayo de presión hidrostática?
A3: La máquina de ensayo de presión hidrostática se puede utilizar para probar tuberías de plástico, tuberías compuestas (como PP-R, PP-B, PP-A, PVC, PE, PE-X, etc.).
P4: ¿Cuál es la precisión de la máquina de prueba de presión hidrostática?
R4: La máquina de ensayo de presión hidrostática tiene una precisión del 0,1% de la lectura a escala completa.
